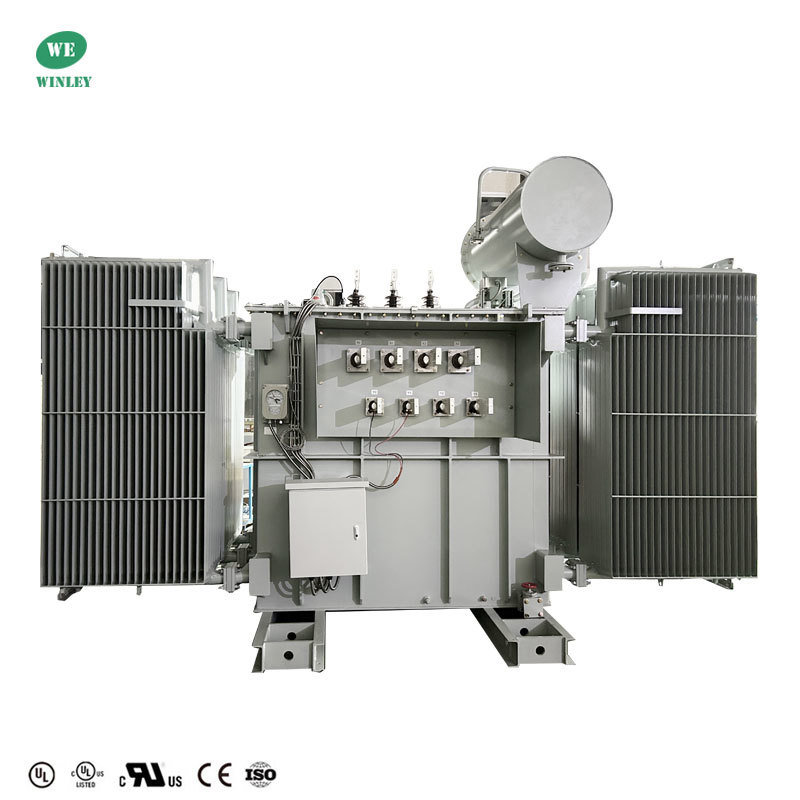

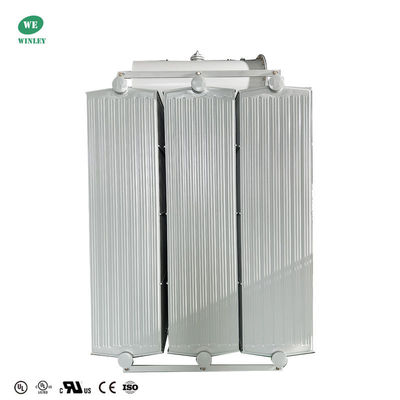

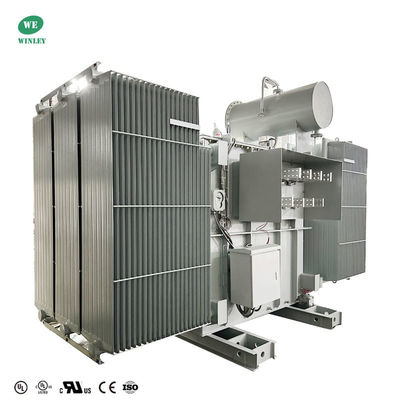

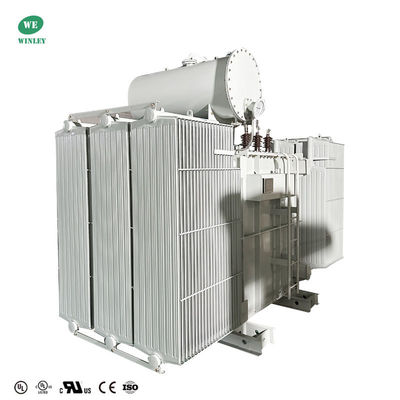

Trasformatore di potenza per sottostazione da 6500 kVA, elevazione da 480 V a 13800 V, trasformatori solari a doppia divisione

Marchio:	WINLEY
Numero di modello:	S-6500/13.8
MOQ:	1 Unità
prezzo:	$1000-$150000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Tipo:

trasformatore di sottostazione

Operazione:

Aumenti

Capacità:

6500Kva

Tensione primaria:

480Y/277-480Y/277

Tensione secondaria:

13800V

Gruppo vettoriale:

Dina11,dina11

Classe di raffreddamento:

Onan; Auto-raffreddato

Standard:

IEC60076

Capacità di alimentazione:

500set/mese

Evidenziare:

Trasformatore di sottostazione 6500KVA

Trasformatore di potenza da 480V a 13800V

Dyn11

Trasformatore di tipo olio yn11

Descrizione del prodotto

Trasformatore elettrico per sottostazione da 6500 Kva Step-Up da 480 V a 13800 V Trasformatori solari a doppia divisione

Un trasformatore step-up solare a doppia divisione è un trasformatore specializzato su misura per i sistemi di energia solare. Utilizza avvolgimenti doppi divisi per aumentare in modo efficiente l'uscita a bassa tensione dai pannelli solari (o da un inverter) a una tensione più elevata adatta per la connessione alla rete o per l'accumulo di energia. Il trasformatore divide l'ingresso su due avvolgimenti separati e lo aumenta preservando l'isolamento elettrico, migliorando così sia l'efficienza che la sicurezza.

Dati principali del trasformatore della sottostazione

NO.	Particolari	Unità	Specifica
1	Tipo	~	immerso in olio, tipo con conservatore
2	Potenza nominale	kVA	6500
3	Potenza 1	kVA	3700 KVA, massimo. corrente 6000A
4	Potenza 2	kVA	2800 KVA, massimo. corrente 4500A
5	N. di fase	~	3
6	Tensione primaria	V	480Y/277-480Y/277
7	Collegamento primario 1	~	(4) Vanga a 16 buche
8	Collegamento primario 2	~	(4) Vanga a 12 buche
9	Tensione secondaria	V	13800
10	Collegamento secondario	~	(3) Boccola in porcellana da 15 kV
11	Tipo di tocco	~	fuori circuito
12	Intervallo di intercettazione	%	±2*2,5%
13	Metodo di raffreddamento	~	ONAN
14	Frequenza nominale	Hz	60
15	Gruppo vettoriale	~	Dina11,dina11
16	Classe di isolamento	~	UN
17	Temperatura ambiente	℃	da -10 a 40
18	Aumento della temperatura	K	65

Disegno del trasformatore di potenza della sottostazione

Caratteristiche dei trasformatori double-split

Migliore distribuzione termica- La suddivisione del nucleo e dell'avvolgimento in due metà simmetriche uniforma la generazione di calore, riducendo i punti caldi e migliorando il raffreddamento, aspetto importante per un funzionamento affidabile in ambienti fotovoltaici ad alta temperatura.
Migliore funzionamento in parallelo- Ciascuna metà può funzionare indipendentemente o insieme, consentendo una condivisione flessibile del carico e consentendo al trasformatore di continuare a funzionare se una sezione è offline, aumentando la ridondanza e la disponibilità.
Trasporto e installazione più facili- I componenti più piccoli e leggeri sono più facili da spostare in siti remoti o montuosi e l'assemblaggio in loco è più semplice, soprattutto per le stazioni prefabbricate o montate su skid.
Salvaspazio e modulare- Il design diviso supporta layout compatti (paralleli o a L), rendendolo particolarmente adatto per sottostazioni modulari con spazi limitati.
Minore interferenza elettromagnetica (EMI)- Il flusso magnetico e la corrente bilanciati tra le due metà riducono il rumore elettromagnetico, favorendo la conformità ai requisiti EMC.
Flessibilità di manutenzione- A volte un lato può essere messo offline per ispezione o manutenzione parziale senza interrompere l'erogazione di energia: utile per siti critici come data center o hub rinnovabili.

Applicazione

I grandi impianti fotovoltaici utilizzano 500 kW come unità di generazione di base e gli inverter da 500 kW rappresentano lo standard di mercato. Il collegamento dell'inverter alla sottostazione prefabbricata (a scatola) è un passaggio fondamentale nel sistema fotovoltaico, quindi la progettazione deve bilanciare il controllo dei costi con la solidità tecnica. Il trasformatore double-split offre quindi una soluzione ideale per l'aumento della tensione.

SPECIFICA DEL PRODOTTO

kVA	alta tensione	LV	Larghezza (mm)	Lunghezza (mm)	Altezza (millimetro)
315kVA	11000 V	400 V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000 V	415 V	1700	1700	1650
750kVA	11000 V	433V	1850	1845	1465
1000kVA	14400 V	415/240 V	1085	1860	1570
1200kVA	13800V	240 V	2450	1850	1820
1500kVA	24940V	600 V	1800	1880	1895
2000kVA	7200 V	600GrdY/346	1766	2680	1982
2000kVA	44000 V	600 V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000 V	415 V	1600	2330	1920
3000kVA	22800V	415/240 V	2130	3500	1910
3750kVA	44000 V	600 V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200 V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000 V	400 V	3520	2820	3470
6800kVA	34500V	800 V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
