| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-167/5 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | Fase singola | Capacità: | 167 KVA |
|---|---|---|---|
| Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F | Impedenza: | 10,0-4,5% Tipico |
| Tensione primaria: | 12000V | Voltaggio secondario: | 240 V/480 V |
| Aumento della temperatura: | 65°C | Materiale d'avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore di distribuzione montato su palo superiore,Trasformatore di distribuzione montato su palo 167kva,Trasformatore di distribuzione aereo monofase |
||

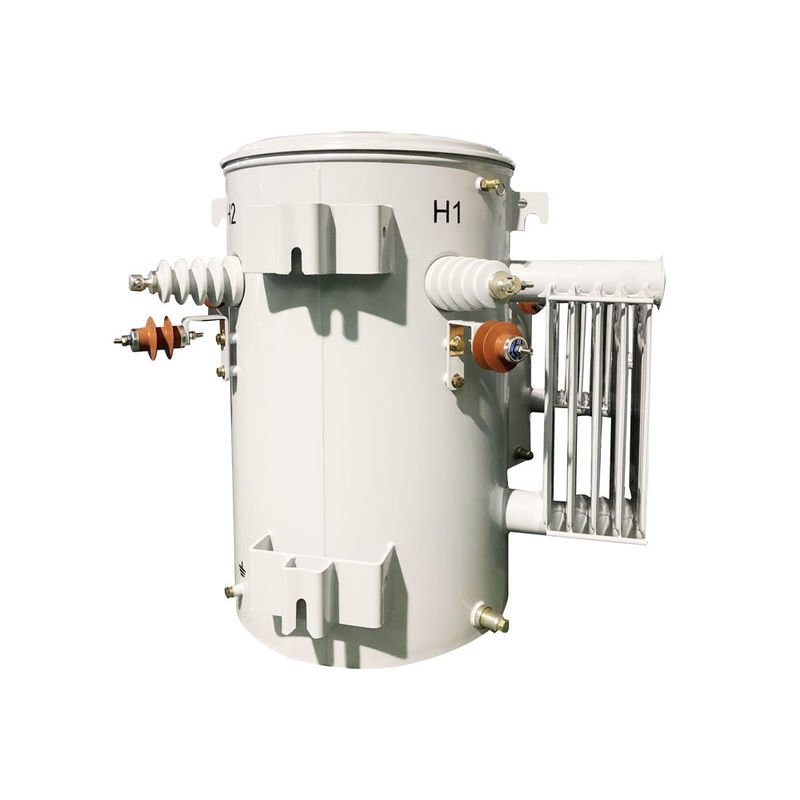

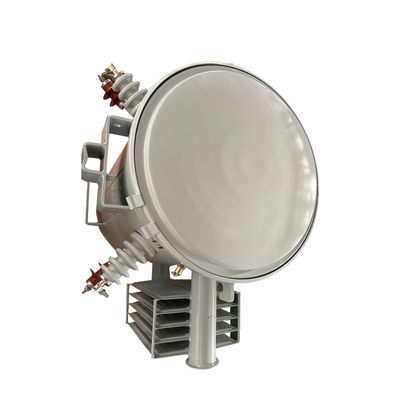

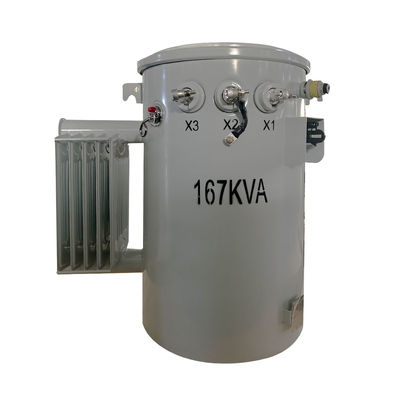

Trasformatore di distribuzione montato su palo aereo monofase 167kva 12kv
Caratteristica di prestazione
I trasformatori monofase montati su palo sono più piccoli a causa delle variabili esigenze di distribuzione dell'energia e delle caratteristiche di carico rispetto ai trasformatori trifase.con trasformatori di maggiore capacità che richiedono dimensioni maggiori per ospitare componenti e meccanismi di raffreddamentoLa minimizzazione delle perdite per una trasmissione di potenza efficiente influisce sulla dimensione fisica. In definitiva, la dimensione del trasformatore è determinata dalla configurazione di fase, dalla capacità di potenza, dai requisiti di efficienza,e perdite connesseQuesti fattori determinano la progettazione ottimale per garantire una distribuzione di energia affidabile.
Dati principali
| Tipo di trasformatore | Trasformatore di distribuzione aereo di tipo convenzionale |
| Configurazione del trasformatore | Pallone riempito di liquido montato |
| Fase | Fase singola |
| Capacità | 167 KVA |
| Tensione primaria | 12000V |
| Classe di tensione primaria | Classe 15 kV |
| BIL primario | 125 kV |
| Voltaggio secondario | 240V/480V (L-N-L) |
| Classe di tensione secondaria | 1Classe di.2 kV |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza | 10,0-4,5% Tipico |
| Tipo di connessione primaria | Busta di buccia in vita |
| Norme di efficienza | Risponde agli standard DOE 2016 e ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Peso del liquido* | 304.23 libbre. |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 55 dBA |
| Materiale di base | Acciaio orientato al grano |
| Materiale del serbatoio | Acciaio rivestito |
| Dimensioni* | 43.31''-W x 35.04''-D x 51.18''-H |
| Efficienza | 990,10% |
| Nessuna perdita di carico (in watt) | +/- 455W |
| Perdita di carico totale (in watt) | +/- 1,833 W |
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegni di progetto
Accessori
Immagini di produzione
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
