| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-37,5/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | Fase singola | Capacità nominale: | 37.5Kva o su misura |
|---|---|---|---|
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 240/120 |
| Aumento della temperatura: | 65°C | Classe di raffreddamento: | KNAN; auto raffreddato |
| Materiale di avvolgimento: | Acciaio | Efficienza: | 98.90% |
| Evidenziare: | Trasformatore montato su pad 37.5Kva,Trasformatore montato su pad di raffreddamento KNAN,Trasformatore monofase da 120 V |
||

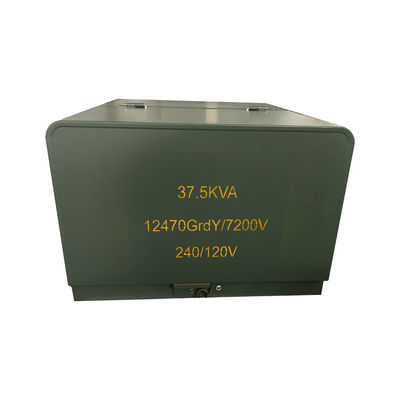

Trasformatore montato su pad tipo olio monofase da 12470V a 120V 25kva 37,5Kva 50Kva 75Kva 100Kva
1)I trasformatori montati su una singola pastiglia sono collocati all'interno di un armadio con porte e serrature, di solito all'aperto.
2)Tutti questi trasformatori di distribuzione sono isolati ad olio, raffreddati a secco, disponibili in alimentazione a circuito o radiale e sono a fronte morto.
3) Questi trasformatori sono disponibili in due configurazioni di base, quella di alimentazione radio e quella di alimentazione a circuito, che vengono selezionate in base al tipo di circuito su cui i trasformatori devono essere inseriti.
Dettagli del prodotto
Dati principali
| Tipo di trasformatore | Per il tipo di apparecchiatura di cui all'allegato I, parte B, punto 2, lettera a), del regolamento (CE) n. 715/2009 |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Fase singola |
| Capacità | 37.5 KVA |
| Gruppo vettoriale | II6 |
| Tensione primaria | 12470GrdY/7200 |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Wye a terra |
| BIL primario | 95 KV |
| Voltaggio secondario | 120/240 (L-N-L) |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Doppia avvolgimento monofase |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza | 2% Tipico |
| Materiale di avvolgimento | Acciaio |
| Dimensioni* | 34.25''-W x 37.4''-D x 25.2''-H |
| Peso a secco (in olio) * | 5070,05 libbre |
| Peso totale (riempito di liquido) * | 1432.98 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Efficienza | 98.90% |
| Nessuna perdita di carico (in watt) * | +/- 135 W |
| Perdita di carico (in watt) * | +/- 590 W |
Caratteristica
1) il rivestimento del serbatoio del trasformatore montato su una pastiglia monofase supera il C57,12.8 e C57,12.29- Piena conformità alla norma IEEE C57.12.28 standard di integrità degli involucri.

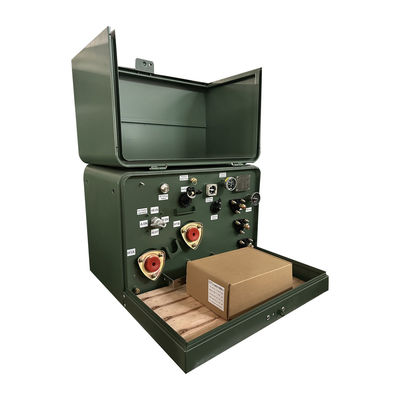

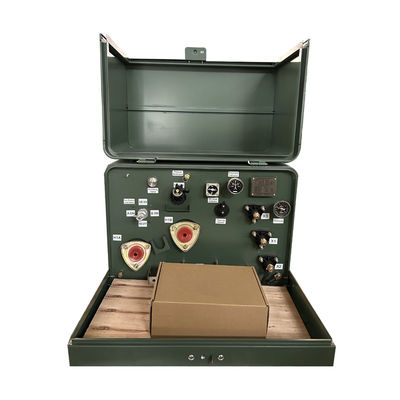

2) Due pozzi universali ad alta tensione con pinza esterna per l' alimentazione a circuito o un pozzo con pinza esterna per l' alimentazione radiale.
3) Tre buste a bassa tensione fissate esternamente con perni di rame a filo, inclusa una borsa neutra completamente isolata con cinghia a terra rimovibile.
4)Montaggi di buste in rilievo; fondo del compartimento dell'olio in profondità.
5)Proprietà di sollevamento in acciaio inossidabile a filo.
6)Dispositivo di sollevamento della pressione automatico.
7)Olio minerale di qualità elettrica con inibitore dell'ossidazione.
8)Capo rimovibile con perni di cerniera e barili in acciaio inossidabile resistenti alla corrosione.
9) Superfici superiori a cupola sul cofano e sul vano olio per evitare la ritenzione dell' acqua.
10) tappo di riempimento dell'olio/tappo del livello dell'olio; tappo di scarico dell'olio; disposizioni di messa a terra del serbatoio.
11)Configurazione di bloccaggio resistente alla corrosione con bullone di sicurezza a penta-testa, dadi galleggianti e lucchetto.
Specificità
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegno
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
