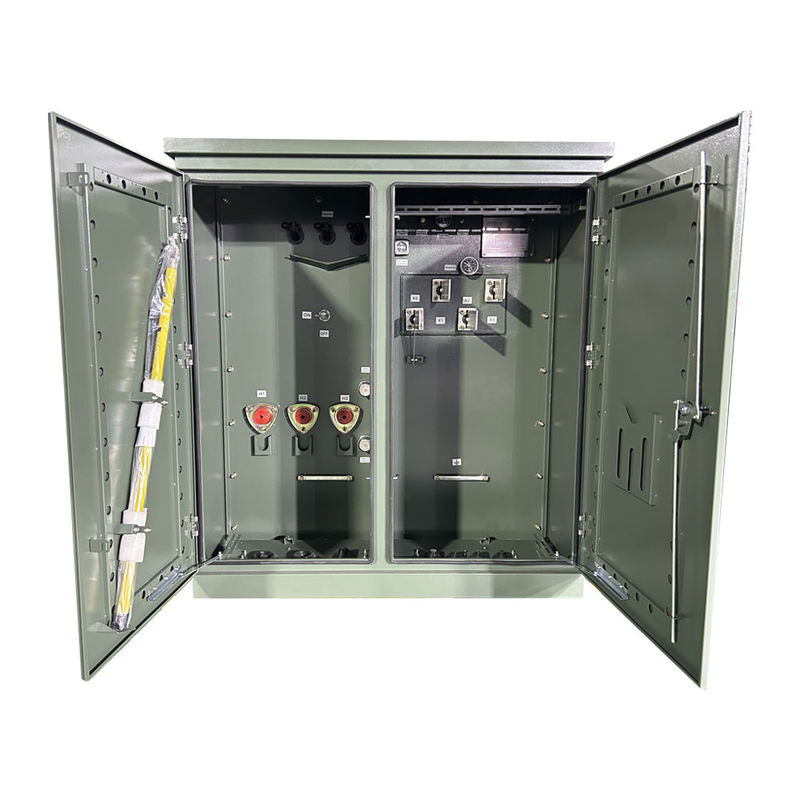

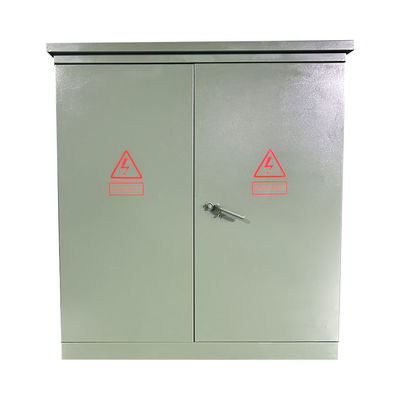

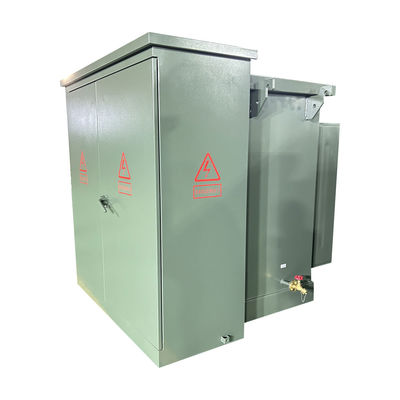

Trasformatore a tre fasi montato su pad 3000Kva 24940V a 4160Y/2400 UL Certificato

WINLEY offre una linea completa di trasformatori di distribuzione a pad per tre fasi riempiti di liquido che soddisfano gli standard ANSI®/IEEE® applicabili.Con alte tensioni fino a 34,5 kV e potenze fino a 5.000 kVA,È adatto per le occasioni ad alta tensione e di grande capacità, come le sottostazioni elettriche, il consumo energetico industriale, ecc. In scenari ad alto carico e ad alta tensione,i trasformatori immersi in olio hanno prestazioni e stabilità migliori.

struttura

Dati principali

Disegni tecnici

Prestazioni

1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2)Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato un trasformatore di potenza S11 a base di olio, con basse perdite, basso aumento di temperatura e elevata capacità di sovraccarico;
5)Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;

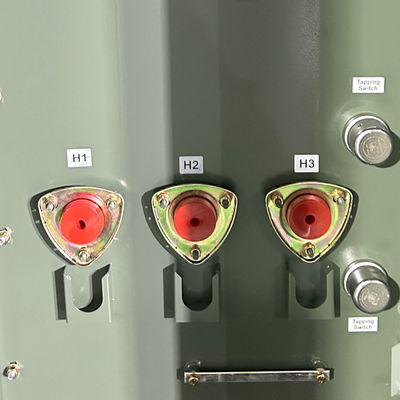

6) Il connettore del cavo 200A può essere collegato e staccato sotto carico e può essere utilizzato come interruttore di carico in caso di emergenza.
7) L'avvolgimento adotta la connessione Dyn11 e il nucleo di ferro adotta una struttura trifase a quattro colonne, in modo che il prodotto possa funzionare sotto qualsiasi carico asimmetrico, e il punto neutro non deriva,la tensione è stabile, la qualità dell'alimentazione è elevata, l'armadio si riscalda, il rumore è basso e le prestazioni di protezione da fulmini sono buone;
8)Il gabinetto adotta un design anti-corrosione e un trattamento speciale di vernice a spruzzo, bello e nuovo, adatto a vari ambienti, e raggiunge l'effetto di abbellire la città.

Specificità

Condizioni ambientali per l'uso normale

Altitudine: non superiore a 1000 metri;
temperatura ambiente: non superiore a +40°C, non inferiore a -25°C, differenza di temperatura media giornaliera non superiore a 35°C, differenza di temperatura media annua non superiore a 20°C;
la velocità del vento non supera i 35 m/s;
Non vi è pericolo di esplosione nel sito di installazione, nessuna corrosione chimica e forti vibrazioni;
Metodo di raffreddamento: raffreddamento ad aria naturale (AN).

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
