250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV

Marchio:	WINLEY
Numero di modello:	SCB11-350/35
MOQ:	1 unità
prezzo:	$5000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE,ISO

Tipo:

Trasformatore di messa a terra a secco

Operazione:

Operazione di messa a terra

Fase:

Tre fasi

Capacità:

250 KVA

Tensione primaria:

34500Y/19920

Voltaggio secondario:

Aumento della temperatura:

115°C

Impedenza:

142 Ω/Ph, 47,55 ohm a N

Capacità di alimentazione:

1000 set/mese

Evidenziare:

Trasformatore di messa a terra Zig Zag

Trasformatore di messa a terra Zig Zag di tipo secco

Trasformatore a resina fusa a tre fasi

Descrizione del prodotto

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV

I trasformatori Zig Zag svolgono un ruolo cruciale come trasformatori di messa a terra nei sistemi di alimentazione, fornendo un percorso affidabile per le correnti a sequenza zero durante le condizioni di squilibrio o gli scenari di guasto.

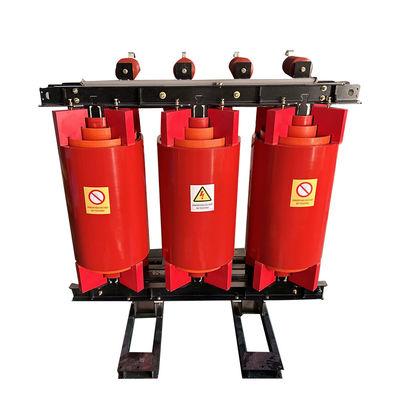

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 0

Dati principali

Tipo di trasformatore	Trasformatore di messa a terra Zig Zag
Configurazione del trasformatore	Trasformatore di messa a terra a secco, ventilato
Fase	Tre fasi
Capacità	250 KVA
Gruppo vettoriale	Zn
Tensione primaria	34500V
Frequenza	60 Hz
Aumento della temperatura	115°C
Classificazione di isolamento	Isolamento di classe F - 180°C
Classe di raffreddamento	AA; auto raffreddato
Z0	30,0%
Impedenza	142 Ω/Ph, 47,5 ohm a N
Norme di efficienza	Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Dimensioni*	60' W x 52' D x 65' H
Peso a secco (in olio) *	1550 libbre.
Peso totale (riempito di liquido) *	3630 libbre.

Caratteristiche

Assemblaggio di ingresso del bullone a pentagoma
Fluido isolante non PCB
Alloggi a prova di manomissione
Porte del vano anteriore a cerniera, chiudibili a chiave
Compartimento per cablaggi NEMA 3R
Include il caldo, montatura porta HV

Disegni del prodotto

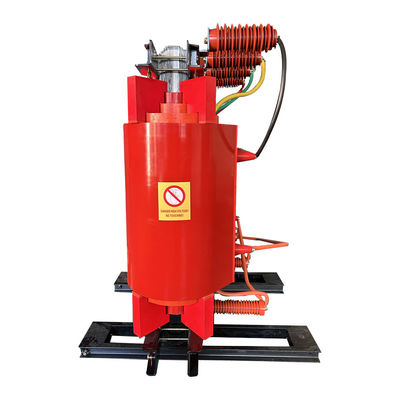

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 1

Test di fabbrica

Prova di resistenza all'avvolgimento
Prova di resistenza all'isolamento
Prova di errore del rapporto di tensione
Prova di impedenza di cortocircuito
Prova di perdita di carico (Watt) senza carico
Prova di perdita di carico (Watt)
Prova di resistenza alla tensione indotta
Prova di resistenza alla tensione di sorgente separata
Prova di integrità della pressione

Foto di produzione

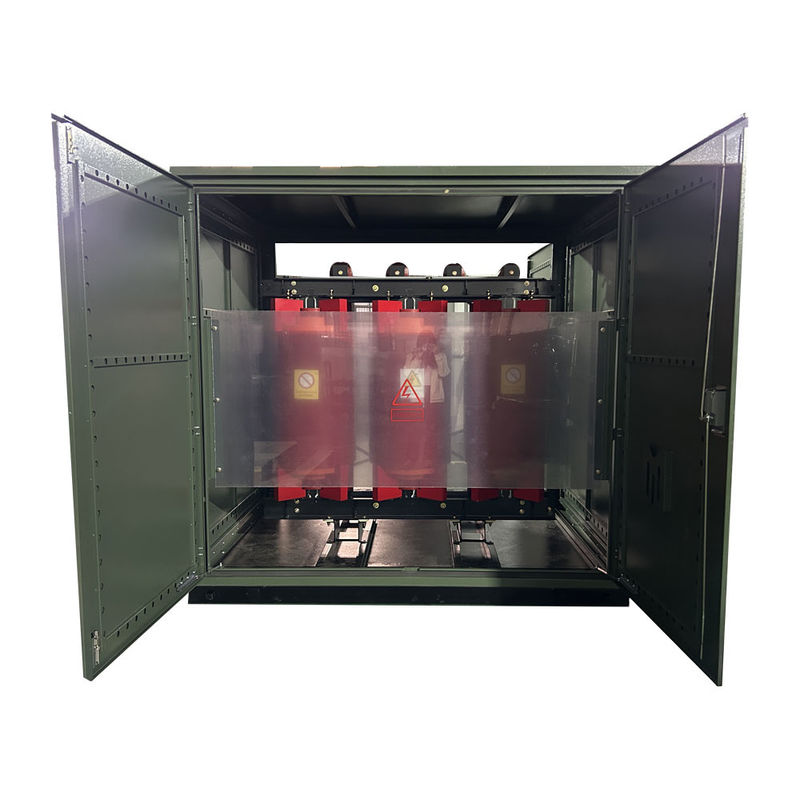

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 2

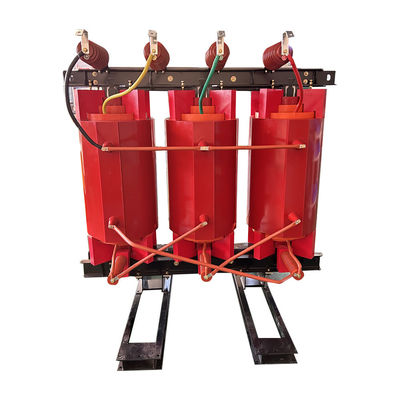

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 3

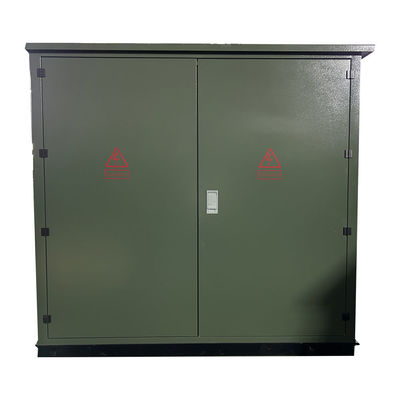

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 4

Processo di produzione

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 5

250KVA Tipo a tre fasi a secco Zig Zag Terrazzamento del trasformatore Pad Mount Cast Coil 34,5KV 6

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
