| Luogo di origine: | La Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | 1000KVA |
| Quantità di ordine minimo: | 1Unit |
| Prezzo: | $1000-$150000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30days |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Tipo: | Tipo di olio montato su cuscinetto | Fase: | Tre |
|---|---|---|---|
| Impedenza: | 4,5% | Capacità: | 1mva |
| Tensione primaria: | 4100V o personalizzato | Tensione secondaria: | 480V o personalizzato |
| Frequenza: | 60Hz | aumento di temperatura: | 65°C |
| Evidenziare: | Trasformatore trifase montato su pad,trasformatore trifase step-down,trasformatore a olio da 1 MVA |
||

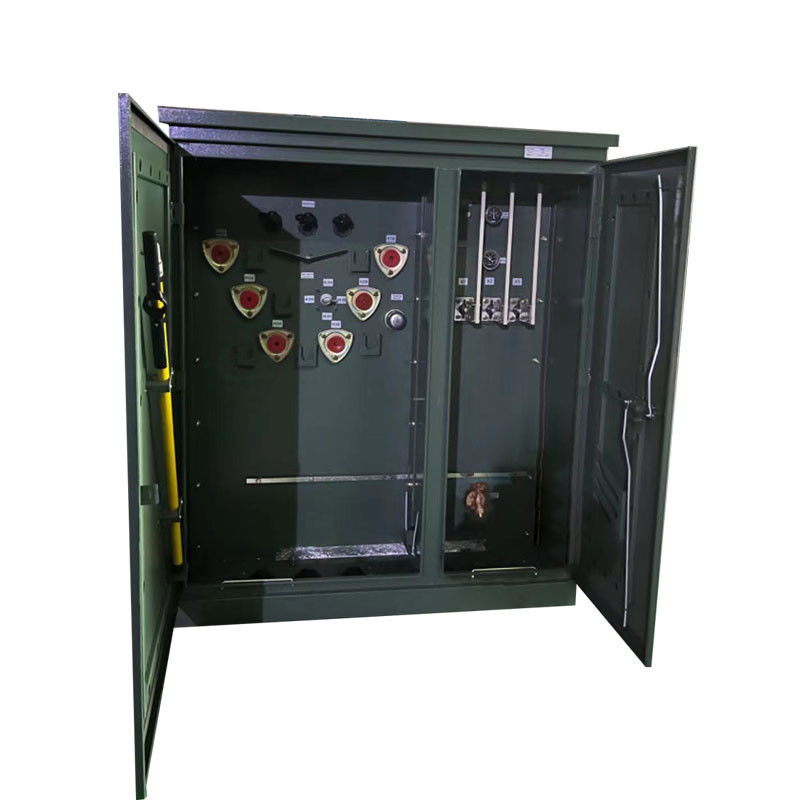

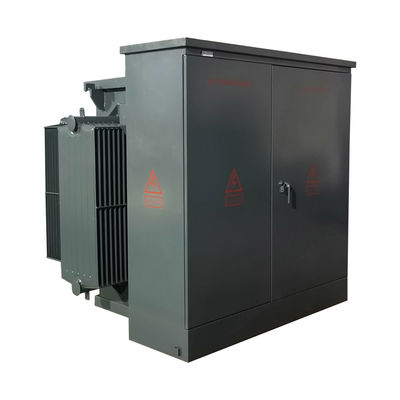

Trasformatore trifase da 1 Mva con montaggio su pad da 4160 V a 480 V step-down
Caratteristica
1. Gruppo ingresso bullone Pentahead
2. Fluido isolante per punto di infiammabilità elevato
3. Fluido isolante non PCB
4. Alloggiamento a prova di manomissione
5. Sportelli dello scomparto anteriore incernierati, chiudibili a chiave
6. Vano cablaggio NEMA 3R
7. Hot Stick incluso, montaggio su porta HV
Caratteristica prestazionale
1) Non è presente un serbatoio di stoccaggio dell'olio e il coperchio è dotato di un dispositivo tre in uno per l'alimentazione dell'olio, l'indicazione del livello dell'olio e la valvola di rilascio della pressione.
2) Quando il trasformatore è imballato, viene utilizzato il processo di oliatura sottovuoto per rimuovere completamente l'umidità nel trasformatore.
3) Dopo la sigillatura, l'olio del trasformatore non entra in contatto con l'aria, il che impedisce efficacemente all'ossigeno e all'acqua di immergere il trasformatore e portare al deterioramento delle prestazioni (invecchiamento dei materiali e dell'olio).
4) La scatola è il serbatoio del radiatore ondulato, non solo ha la funzione di raffreddamento ma ha anche la funzione di "respirazione".L'elasticità del radiatore ondulato può compensare la variazione di volume dell'olio causata dalla variazione di temperatura.
Specifica
| Capienza stimata | Gruppo di tensione (kV) | Perdita (kW) | Peso (kg) | (mm) | Misura | ||||||||||
| Metodo di connessione | Nessun caricamento | Carico | Corrente a vuoto | Tensione di impedenza | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Macchina | Olio | Grossolano | Dimensione | Verticale | Orizzontale | |||
| 50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0,51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0,86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17:55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Processo produttivo
FAQ
1. Q: Posso avere un ordine del campione?
A: Sì, accogliamo con favore l'ordine del campione per testare e controllare la qualità.
2. D: Qual è il tempo di consegna?
A: Tempo di campionamento 3-7 giorni, di solito spediamo tramite DHL, UPS, FedEx, ecc.Tempo di produzione in serie 7-25 giorni.
3. D: Quanto dura la garanzia?
A: 24 mesi da B/L.Se ci sono problemi con gli accessori, basta fornire le foto dell'accessorio danneggiato, quindi forniremo un servizio gratuito.In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiati.possiamo anche fornire supporto tecnico se necessario.
4. D: OEM/ODM è disponibile?
R: Sì, lo è!Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
UN.Colore personalizzato e funzione speciale.
B.Scatola personalizzata.
C.Stampa il logo del cliente (MOQ: ≥10 pezzi).
D.Le tue altre idee sul prodotto, possiamo aiutarti a progettarle e metterle in produzione.I servizi personalizzati di cui sopra devono essere confermati prima della produzione.
5. Q: Come controllare la qualità dei prodotti?
A: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti sono in possesso del certificato CE.Abbiamo ingegneri professionisti.I lavoratori sono rigorosamente tenuti a realizzare prodotti secondo i disegni.Ogni processo ha istruttori tecnici. I supervisori del controllo di qualità controlleranno regolarmente la produzione.Effettueremo test sulle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
