| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | 1000KVA |
| Quantità di ordine minimo: | 1Unit |
| Prezzo: | $1000-$150000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30days |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Trifase | Frequenza: | 60Hz |
|---|---|---|---|
| Livello dell'isolamento: | Classe E | Capacità stimata: | 225 KVA |
| Gruppo di vettore: | Dyn1 | Classe di raffreddamento: | KNAN; Auto-raffreddato |
| Impedenza: | 5,8% | Materiale d'avvolgimento: | rame |
| Evidenziare: | Tipo trasformatore dell'olio da 225 KVA,Tipo trasformatore dell'olio del supporto del cuscinetto,Trasformatore trifase 4160V |
||

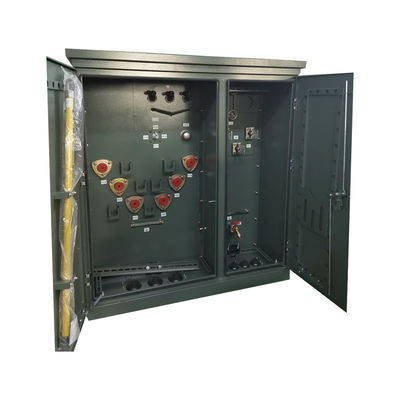

225 KVA Pad Mount Tre Fase Tipo di olio trasformatore 4160V a 480
Caratteristica di prestazione
1)Non è presente un serbatoio di stoccaggio dell'olio, l'altezza del trasformatore è ridotta, è possibile risparmiare spazio di installazione e costi di trasporto.
2)L'elasticità del radiatore ondulato può compensare la variazione del volume dell'olio causata dalla variazione di temperatura.
3) La scatola è il serbatoio del radiatore ondulato, non ha solo la funzione di raffreddamento ma ha anche la funzione di "respirazione".
4) l'olio del trasformatore non entra in contatto con l'aria,che impedisce efficacemente all'ossigeno e all'acqua di immergersi nel trasformatore e porta al deterioramento delle prestazioni (invecchiamento dei materiali e dell'olio).
5) Nuova struttura di avvolgimento ad alta e bassa tensione, disposizione ragionevole del tubo e della connessione dell'olio che aumenta la capacità di resistenza meccanica e anti-shortcut.
6)Utilizziamo cicli a spirale con percorso longitudinale dell'olio per produrre un miglior effetto di raffreddamento.Miglioriamo l'effettivo supporto della faccia terminale del circuito per rafforzare la capacità elettrica anti-corto circuito.
Specificità
| Capacità nominale | Gruppo di tensione ((kV) | Perdite (kW) | Peso (kg) | (mm) | Diametro | ||||||||||
| Metodo di connessione | senza carico | Carico | Corrente in assenza di carico | Voltaggio di impedenza | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Macchine | Olio | Importo lordo | Dimensione | Verticale | Orizzontale | |||
| 50 | 0.4 | Dyn11 Yd11 Dyn5 - Si '. |
0.21 | 1.21 | 2 | 60,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
