Luogo di origine: | Cina |
---|---|
Marca: | WINLEY |
Certificazione: | CE,ISO |
Numero di modello: | 150KVA |
Quantità di ordine minimo: | 1Unità |
Prezzo: | $1000-$150000 |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 30 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000set/month |
Capacità stimata: | 150KVA | Voltaggio primario: | 13800V o su misura |
---|---|---|---|
Tensione secondaria: | 208V | Frequenza: | 50Hz/60Hz |
Metodo di raffreddamento: | ONAN/KNAN | Tensione di impedenza: | 4,5% |
Tipo di alimentazione del trasformatore: | Alimentazione del ciclo | Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F |
Evidenziare: | Trasformatore elettrico a montaggio pad da 150 KVA,Trasformatore elettrico montato su una piattaforma 13,8 KV |

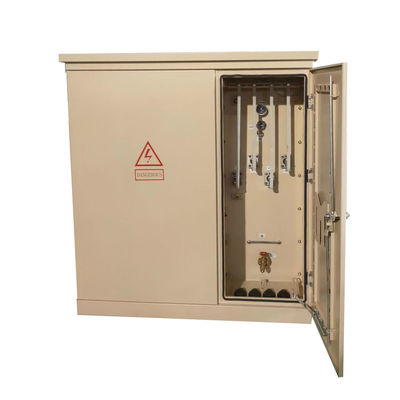

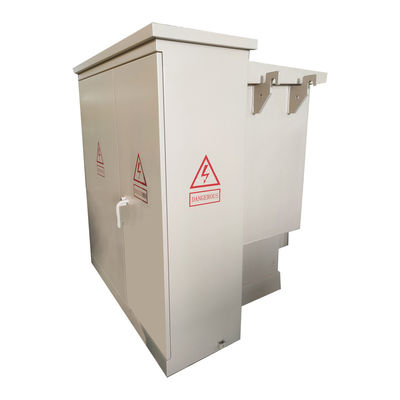

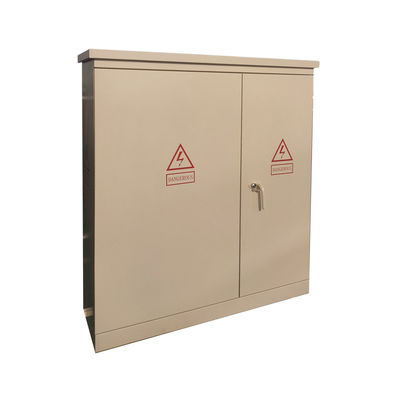

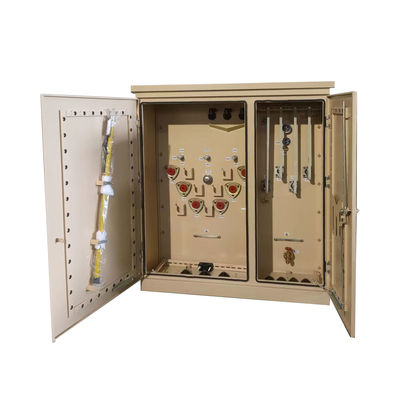

150KVA Tre fase pad montato trasformatore elettrico olio immerso 13,8KV
Caratteristica
1. connessione di chiusura
1) I cavi di alimentazione primari sono collegati con connettori a gomito.
2) pozzi di bocchettatura a chiusura esterna con inserti di frenatura di carico.
3) Buste integrate o non con compressione di carico.
4) Terminazione secondaria Sono disponibili bocchette a fissaggio esterno con NEMA 4 buchi, 6 buchi, 8 buchi, 10 buchi o 12 buchi.
2.dispositivo di protezione
1) Fusibili a baionetta, fusibili limitatori di corrente parziale.
2) Dispositivo di riduzione della pressione di azione automatica.
3) Misuratore del livello di olio.
4) Temperatura dell'olio.
5) Misuratore di pressione e vuoto.
6) Valvola di scarico con campionatore.
7) Classe di distribuzione, arrester per ossidi metallici, da 3 a 36 kV.
8)Classe di distribuzione, arresta lampi di tipo valvola, da 3 a 27 kV.
3.Cambiamento primario
Cambiatore di punteggio a 15 posizioni.
2)4 posizionamento dell'interruttore di interruzione del carico, può essere azionato con un bastone caldo e consente flessibilità nella riparazione e nella manutenzione.
Dati principali
Tipo di trasformatore | Connessione a un dispositivo di controllo |
Configurazione del trasformatore | Pad riempito di liquido montato |
Fase | Tre fasi |
Capacità | 150 KVA |
Gruppo vettoriale | DYN1 |
Tensione primaria | 13800V |
Classe di tensione primaria | Classe 15 kV |
Voltaggio secondario | 208Y/120 |
BIL secondaria | 30 KV |
Frequenza | 60 Hz |
Aumento della temperatura | 65°C |
Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
Classe di raffreddamento | KNAN; auto raffreddato |
Tap Changer | Cambiatore a 5 posizioni |
Impedenza (tipica) | 1.2-6.0% Tipico |
Materiale di avvolgimento | Acciaio |
Indice di temperatura ambiente | 40°C |
Livello sonoro | 55 dBA |
Percentuale di efficienza | 990,10% |
Specificità
Dati tecnici per il trasformatore a tre fasi montato su una piattaforma | |||||||
Capacità nominale | Perdite | Dimensione ((mm) | Peso ((kg) | ||||
Perdita di carico zero ((W) | Perdite durante il carico | W | D | H | Peso dell'olio (L) | Peso totale (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
