Luogo di origine: | Cina |
---|---|
Marca: | WINLEY |
Certificazione: | CE,ISO |
Numero di modello: | SCB10-6500/33 |
Quantità di ordine minimo: | 1Unità |
Prezzo: | $1000-$10000 |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 30 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000set/month |
tipo: | Tipo a secco, resina colata | Capacità stimata: | 6500KVA o personalizzato |
---|---|---|---|
Metodo di raffreddamento: | AN/AF | Frequenza: | 50/60 Hz |
Livello dell'isolamento: | F/H | Materiale d'avvolgimento: | Di alluminio/di rame |
Tensione nominale: | 6-35kV | aumento di temperatura: | 100℃ |
Evidenziare: | Trasformatore a secco a 3 fasi,6500K Transformatore secco a bobina fusa,Trasformatore a secco in resina epossidica |

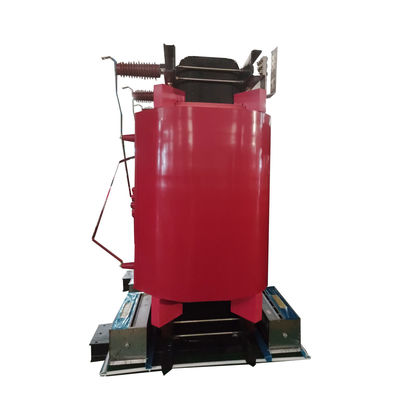

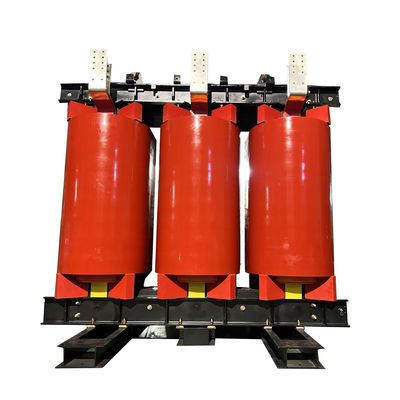

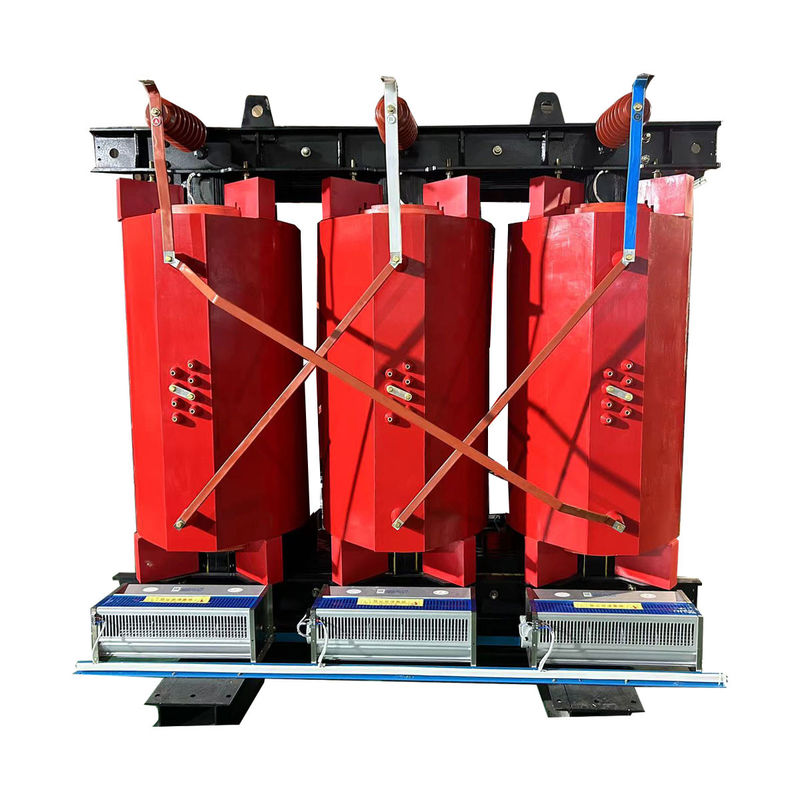

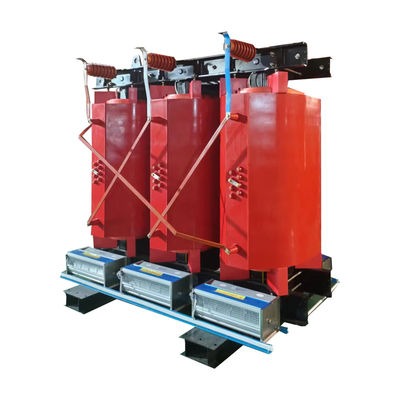

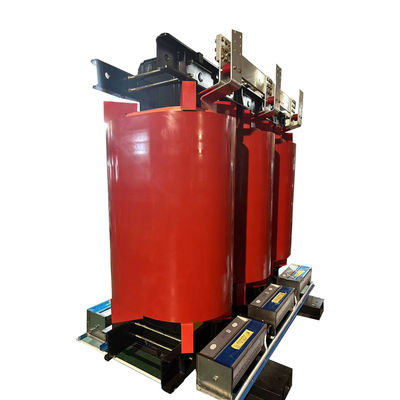

6500K 3 fasi trasformatore secco bobina fusa trasformatore secco resina epossidica
Dati principali
Tipo | Tipo secco, resina fusa |
Numero di modello | SCB10-2000KVA/33~0.4KV |
Fasi | monofase o trifase |
Capacità nominale | 50-6300KVA |
Tipo di isolamento | F/H |
Metodo di raffreddamento | AN/AF |
Voltaggio primario | 12/24/33KV |
Voltaggio secondario | 400/230V |
Gruppo vettoriale | Dyn11,Yyn0 |
Distanza di scarico | ± 2 × 2.5 |
Frequenza nominale | 50 Hz/60 Hz |
Aumento della temperatura | 100°C |
Impedenza | 9% |
Perdita di carico | 10930W |
Perdite durante il carico ((120°C) | 55320W |
Materiale di avvolgimento | Alumini o rame |
Tasso IP | IP00 a IP54 |
Classe di resistenza al fuoco | F1 |
Materiale di base | Acciaio al silicio |
Norme | ANSI,IEC |
Certificato | CE/ISO |
Caratteristica di prestazione
1)Capacità di resistenza all'umidità e alla corrosione e di funzionamento normale al 100% di umidità,soprattutto per lavori in condizioni ambientali estreme.
2) Perdite ridotte, scarica locale ridotta, rumore ridotto e capacità di dissipazione del calore elevata, possono funzionare al 150% del carico nominale.
3) La resistenza meccanica complessiva della bobina fusa è elevata e può resistere a un cortocircuito improvviso.
4) Sicuro, antincendio, senza inquinamento, può essere installato direttamente nel centro di carico.
5)Semplice manutenzione e installazione, bassi costi operativi completi.
Specificità
Capacità nominale | Alta tensione | Basso | Simbolo di connessione | Non perdita di carico | Perdite durante il carico | Nessuna corrente di carico | Peso | Indipendenza del cortocircuito |
(KVA) | (KV) | Voltaggio | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | - Si '. | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
