| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-45k |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Trifase | Metodo di raffreddamento: | ONAN/KNAN |
|---|---|---|---|
| Frequenza: | 50Hz/60Hz | Livello dell'isolamento: | E |
| Capacità: | 45KVA | Tensione primaria: | 13200GrdY/7620 |
| Tensione secondaria: | 208Y/120 | aumento di temperatura: | 65℃ |
| Evidenziare: | Trasformatore di distribuzione di potenza di tipo olio,Trasformatore di distribuzione di potenza montato su pad,Trasformatore di tipo olio da 45kva |
||

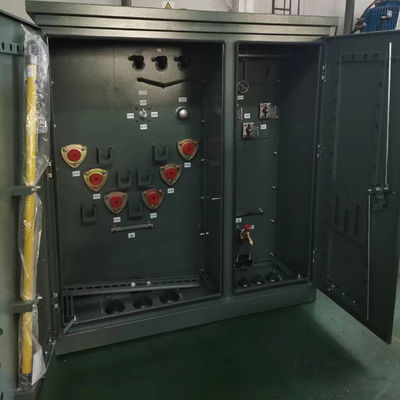

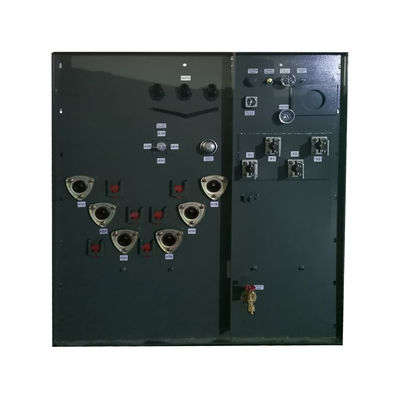

45KVA Trasformatore a tre fasi montato su pad tipo olio tipo alimentazione a ciclo tipo trasformatore di distribuzione combinato
Prestazioni
1)Non è presente un serbatoio di stoccaggio dell'olio, l'altezza del trasformatore è ridotta, è possibile risparmiare spazio di installazione e costi di trasporto.
2)L'elasticità del radiatore ondulato può compensare la variazione del volume dell'olio causata dalla variazione di temperatura.
3) La scatola è il serbatoio del radiatore ondulato, non ha solo la funzione di raffreddamento ma ha anche la funzione di "respirazione".
4) l'olio del trasformatore non entra in contatto con l'aria,che impedisce efficacemente all'ossigeno e all'acqua di immergersi nel trasformatore e porta al deterioramento delle prestazioni (invecchiamento dei materiali e dell'olio).
5) Nuova struttura di avvolgimento ad alta e bassa tensione, disposizione ragionevole del tubo e della connessione dell'olio che aumenta la capacità di resistenza meccanica e anti-shortcut.
6)Utilizziamo cicli a spirale con percorso longitudinale dell'olio per produrre un miglior effetto di raffreddamento.Miglioriamo l'effettivo supporto della faccia terminale del circuito per rafforzare la capacità elettrica anti-corto circuito.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Tre fasi |
| Capacità | 45 KVA |
| Gruppo vettoriale | - Sì, sì. |
| Tensione primaria | 13200GrdY/7620 |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Wye a terra |
| Voltaggio secondario | 208Y/120 |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza | 40,5% |
| Classificazione degli interruttori di rottura del carico | 200 ampere, 15 kV |
| Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Capacità di fluidi (olio) * | 70 galloni |
| Peso del liquido (olio) * | 536 kg |
| Materiale di avvolgimento | Aluminici |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 48 dBA |
| Classificazione degli involucri | NEMA 3R Cabinet di cablaggio a prova di tempo, serbatoio sigillato |
| Dimensioni* | 68 W x 39 D x 50 H |
| Peso a secco (in olio) * | 663 libbre |
| Peso totale (riempito di liquido) * | 1, 701 libbre |
| Percentuale di efficienza | 99.00% |
| Nessuna perdita di carico (in watt) | +/- 114 W |
| Perdita di carico totale (in watt) al 100% | +/- 570 W |
| Perdita di carico totale (in watt) al 100% | +/- 684W |
Specificità
| Capacità nominale | Perdite | Dimensione ((mm) | Peso ((kg) | ||||
| Perdita di carico zero ((W) | Perdite durante il carico | W | D | H | Peso dell'olio (L) | Peso totale (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Test di fabbrica
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
