| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-167/35 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Monofase | Capacità: | 10-500Kva |
|---|---|---|---|
| Metodo di raffreddamento: | ONAN/KNAN | Frequenza: | 50Hz/60Hz |
| Tensione primaria: | 34500GrdY/19920 o su misura | Tensione secondaria: | 120/240V o su misura |
| Impedenza: | 10,0-4,5% | Classe d'isolamento: | A/F |
| Evidenziare: | Trasformatore monofase 34,5kv,Trasformatore a montatura a poli di 167 KVA |
||

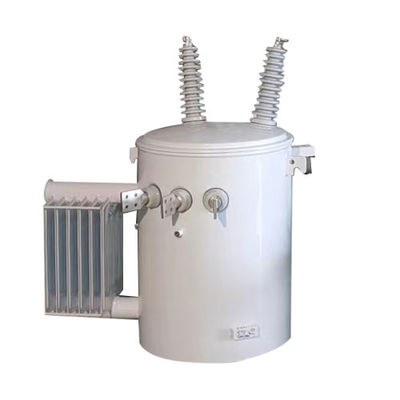

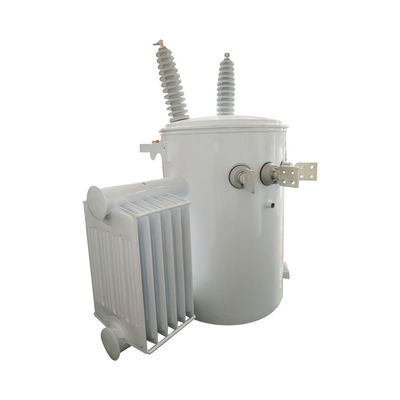

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Trasformatore monofase di distribuzione a palo da 34,5kv a 240v
Caratteristiche strutturali
1I coperchi dei serbatoi sono dotati di buste di porcellana ad alta tensione che sono dotate di terminali ad anello, che possono ospitare cavi in alluminio o rame.
2La struttura di cucitura circolare del coperchio del serbatoio garantisce una distribuzione uniforme delle sollecitazioni e una sigillatura affidabile.
3I bulloni a anello sulla parete del serbatoio servono come buste e terminali a bassa tensione e sono placcati di stagno.
4Questo articolo è dotato di una valvola di sollievo di pressione che è in grado di auto-silare.
5Secondo le norme ANSI, i ganci di sospensione del trasformatore in alto e in basso sono conformi.
6Il terminale di terra del serbatoio è un terminale di terra a perno.
Specificità
| Dati tecnici per il trasformatore di distribuzione monofase montato su palo | ||||||||
| Potenza (KVA) | Alta tensione (V) | Basso voltaggio (V) | Perdite (W) | Dimensione ((mm) | Peso | |||
| Perdite senza carico | Perdite durante il carico | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 o altri | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Caratteristica di prestazione
1I prodotti sono ampiamente utilizzati nella trasmissione e distribuzione di energia nelle reti elettriche industriali e agricole.
2Il nucleo di ferro è costituito da una lamiera di silicio-acciaio laminata a freddo con elevata conduzione del magnetismo e adotta una struttura a trazione, in modo che il suo percorso magnetico sia breve, le perdite e il livello di rumore siano bassi.
3Il filo di compressione è adottato per l'avvolgimento in modo che le perdite siano basse e abbiano una buona capacità di resistere a cortocircuito.
4. Il serbatoio di olio è di tipo campana con la struttura di tipo piastra pieghevole completa, con un esterno eccellente e facile da mantenere.
Accessori opzionali
1- Arresto di sovratensione.
2. Legame protettivo
3Fuse di limitazione della corrente
4. Interruttore a bassa tensione
a. Controllo di emergenza dell'interruttore
b. Luce di segnale
5Protecto Combo
6Tocca il cambio.
7. Switch a doppia tensione
8. Riduzione della pressione del serbatoio
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
