| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-167/35 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Monofase | Capacità: | 167KVA |
|---|---|---|---|
| Frequenza: | 50Hz/60Hz | Tensione primaria: | 19920/34500Y |
| Tensione secondaria: | 120/240V | Classe di raffreddamento: | ONAN/KNAN |
| Impedenza: | 3% | Materiale d'avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore montato su palo di distribuzione,Trasformatore montato su palo 167kva,Trasformatore monofase 35kv |
||

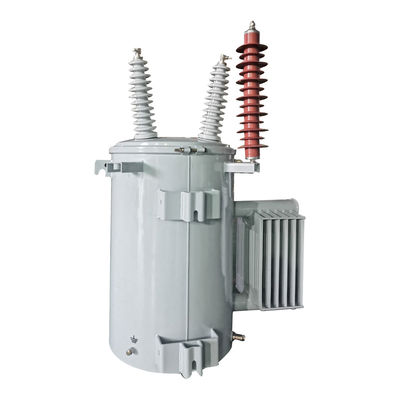

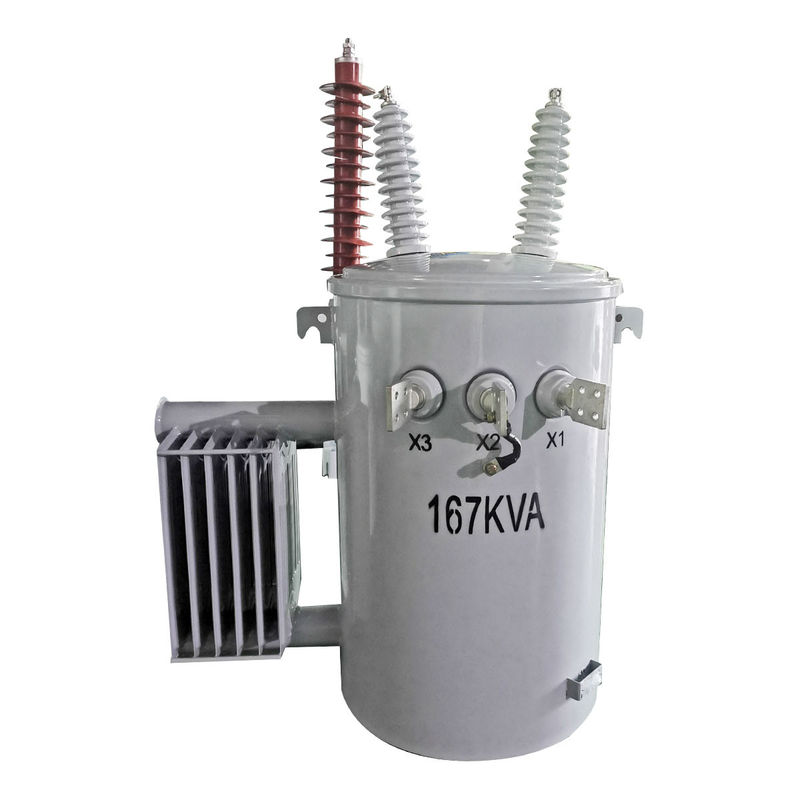

Transformatore montaggiato su palo di distribuzione a fase singola da 167kva a 35kv
Caratteristiche strutturali
1I coperchi dei serbatoi sono dotati di buste di porcellana ad alta tensione che sono dotate di terminali ad anello, che possono ospitare cavi in alluminio o rame.
2La struttura di cucitura circolare del coperchio del serbatoio garantisce una distribuzione uniforme delle sollecitazioni e una sigillatura affidabile.
3I bulloni a anello sulla parete del serbatoio servono come buste e terminali a bassa tensione e sono placcati di stagno.
4Questo articolo è dotato di una valvola di sollievo di pressione che è in grado di auto-silare.
5Secondo le norme ANSI, i ganci di sospensione del trasformatore in alto e in basso sono conformi.
6Il terminale di terra del serbatoio è un terminale di terra a perno.
Specificità
| Dati tecnici per il trasformatore di distribuzione monofase montato su palo | ||||||||
| Potenza (KVA) | Alta tensione (V) | Basso voltaggio (V) | Perdite (W) | Dimensione ((mm) | Peso | |||
| Perdite senza carico | Perdite durante il carico | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 o altri | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Prova di un trasformatore montopalo monofase
Prima della consegna del trasformatore monofase montato su palo, organizzeremo una serie di prove che aiuteranno i clienti a verificare la qualità e garantire la sicurezza.Generalmente eseguiremo test di routine che includono test di rapporto, prova di resistenza all'avvolgimento, prova senza perdita di carico e senza prova di corrente di carico, prova di tensione applicata e tensione di induzione, prova di perdite e così via.Invieremo il rapporto di prova specificando tutti questi risultati di prova con la firma di un ingegnere professionale sul documento di provaOltre ai test di routine, ci sono altri test opzionali come il test di resistenza, il test di aumento della temperatura, il test del livello del suono e così via.
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
