| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-50/13 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità: | 10 KVA a 500 KVA Disponibile | Metodo di raffreddamento: | ONAN/KNAN |
|---|---|---|---|
| Frequenza: | 50Hz/60Hz | Tensione di impedenza: | ≤4% |
| Tensione primaria: | 13200GrdY/7620 | Tensione secondaria: | 120/240V |
| aumento di temperatura: | 65°C | Materiale d'avvolgimento: | Acciaio |
| Evidenziare: | Trasformatori di distribuzione di tipo olio 50kva,Trasformatori di distribuzione di tipo olio 13,2 kV |
||

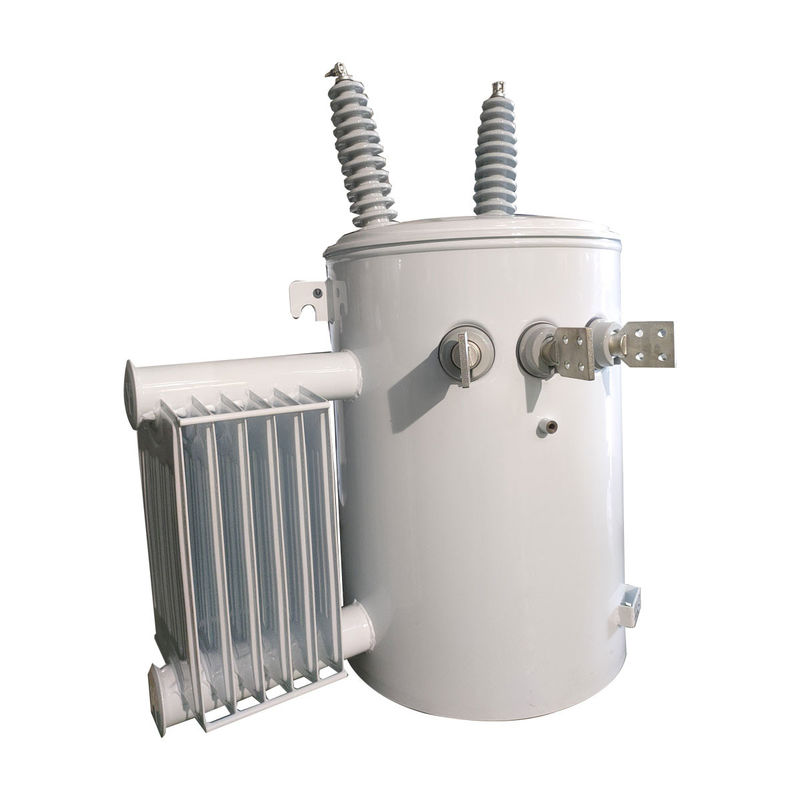

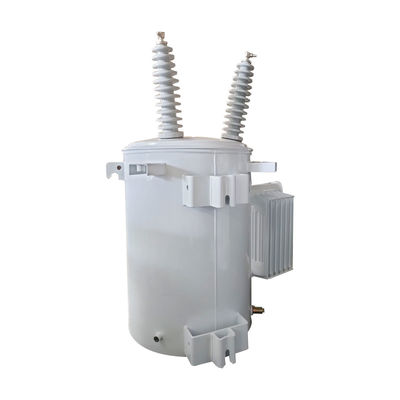

Trasformatori di distribuzione di tipo olio monti su palo monofase a 50kva a discesa 13,2Kv
Dati principali
| 13.2kV 50 kVA specifiche del trasformatore montato su palo | |||
| Efficienza energetica | ANSI C57.12 | Nessuna perdita di carico | 160 W |
| Norme | IEEE C57.12.20 | Sulla perdita di carico | 520 W |
| Potenza nominale | 50 kVA | Perdita totale | 680W |
| Voltaggio HV | 130,8 kV | Frequenza | 60 Hz |
| Voltaggio LV | 120/240V | Gruppo vettoriale | II6 |
| HV BIL | 95 kV | Colore | Grigio |
| LV BIL | 30 kV | Serbatoi e accessori | 185 kg |
| Distanze | 610 mm | Peso dell'olio | 75 kg |
| Larghezza | 710 mm | Peso totale | 320 kg |
| Altezza | 1000 mm | Impedenza | 2.40% |
| Polarità | Additivo | Avvolgimento HV LV | Acciaio |
Caratteristica di prestazione
I trasformatori monofase montati su palo sono più piccoli a causa delle variabili esigenze di distribuzione dell'energia e delle caratteristiche di carico rispetto ai trasformatori trifase.con trasformatori di maggiore capacità che richiedono dimensioni maggiori per ospitare componenti e meccanismi di raffreddamentoLa minimizzazione delle perdite per una trasmissione di potenza efficiente influisce sulla dimensione fisica. In definitiva, la dimensione del trasformatore è determinata dalla configurazione di fase, dalla capacità di potenza, dai requisiti di efficienza,e perdite connesseQuesti fattori determinano la progettazione ottimale per garantire una distribuzione di energia affidabile.
Le dimensioni fisiche sono influenzate da fattori come il tipo di isolamento, la capacità di carica, la capacità di accumulo di energia, la capacità di accumulo di energia, la capacità di accumulo di energia, la capacità di accumulo di energia e la capacità di accumulo di energia.metodo di raffreddamento, e specifici requisiti di progettazione.
Specificità
| Dati tecnici per il trasformatore di distribuzione monofase montato su palo | ||||||||
| Potenza (KVA) | Alta tensione (V) | Basso voltaggio (V) | Perdite (W) | Dimensione ((mm) | Peso | |||
| Perdite senza carico | Perdite durante il carico | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 o altri | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
