| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-167/35 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità stimata: | 167KVA | Fase: | Monofase |
|---|---|---|---|
| Tensione primaria: | 34500GrdY/19920 | Tensione secondaria: | 120/240V |
| Frequenza: | 60 hertz | efficienza: | 98,9% |
| Livello audio: | 55 dBA | Argomenti di rivestimento: | Acciaio |
| Evidenziare: | Transformatori immersi in olio da 167 KVA,Transformatori monofase immersi in olio,34Trasformatori montati su pali da 0 |
||

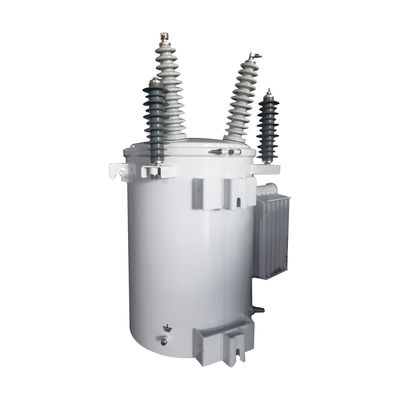

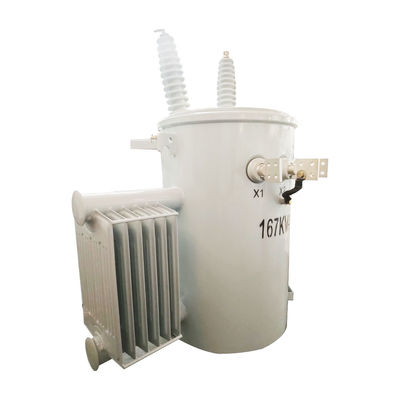

167KVA Transformatori monofase immersi nell'olio 34,5KV montati su palo
Caratteristica
Sistema di qualità certificato ISO 9001, soddisfa lo standard DOE di efficienza energetica o supera gli standard ANSI/IEEE e CSA
Specificità
| Potenza nominale ((KVA) | Altezza | Tap H.V. | Basso | Cortocircuito | Non perdita di carico (W) | Perdite durante il carico | Nessuna corrente di carico(%) |
| Voltaggio | gamma | Voltaggio | Impedenza ((%) | ||||
| 5 | 12.47 13.2 13.8 14.4 34.5 |
± 5% ± 2x2,5% |
120-240/240-480 / 347/600 |
3.5 | 35 | 145 | 4 |
| 10 | 55 | 260 | 3.5 | ||||
| 16 | 65 | 365 | 3.2 | ||||
| 20 | 80 | 430 | 3 | ||||
| 30 | 100 | 625 | 2.8 | ||||
| 40 | 125 | 775 | 2.5 | ||||
| 50 | 150 | 950 | 2.3 | ||||
| 63 | 180 | 1125 | 2.1 | ||||
| 80 | 200 | 1400 | 2 | ||||
| 100 | 240 | 1650 | 1.9 | ||||
| 167 | 285 | 1950 | 1.8 | ||||
| 250 | 365 | 2365 | 1.7 |
Trasformatore montato su palo
1Progettazione di circuiti magnetici
La forma, le dimensioni, l'isteresi e le perdite di corrente sono fattori importanti da considerare.
2. Disegno di avvolgimento
Durante il processo di progettazione devono essere presi in considerazione fattori quali il numero di giri, il materiale del filo, l'isolamento interstrato e il metodo di cablaggio.Implementando un progetto di avvolgimento ben pianificato, il trasformatore può raggiungere una maggiore capacità di carico e affidabilità.
3Selezione del materiale isolante
La scelta dei materiali isolanti giusti è fondamentale per garantire la sicurezza e la longevità.resistenza ad alte temperature, resistenza all'arco e resistenza all'umidità.
4. Riempimento di olio a vuoto
I trasformatori monofase montati su pali utilizzano in genere un metodo di riempimento dell'olio a vuoto.e sigillare i trasformatoriIl processo di lubrificazione a vuoto è vantaggioso in quanto migliora le prestazioni di isolamento e la stabilità termica del trasformatore, con conseguente prolungamento della vita utile.
5Trattamento termico
Le proprietà meccaniche e la resistenza dei trasformatori possono essere migliorate mediante trattamento termico.aumentando la sua durezza e resistenza all'usura riducendo allo stesso tempo lo stress e la deformazione.
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
