| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-50/13 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità: | 15 Kva a 500 Kva Disponibile | Tensione primaria: | 34.5kv 24.94kv 19.92kv 13.8kv 13.2kv 12.47kv |
|---|---|---|---|
| Tensione secondaria: | 120V/240V/480V | Personalizzato: | Accetta. |
| Norme: | ANSI/IEEE/CSA | Sistema di raffreddamento: | ONAN/KNAN |
| Nome del prodotto: | Tipo di olio: montaggio del transformer monofase | Materiale d'avvolgimento: | Di rame \ di alluminio |
| Evidenziare: | Trasformatore montato su pad 480V,13.2kv trasformatore montato su pad,Trasformatore di tipo olio standard ANSI |
||

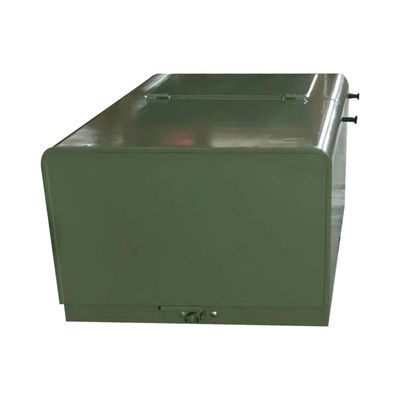

Tipo di olio 13,2kv 480V Trasformatore a pad montato a una sola fase secondario 250kVA
Descrizione del prodotto
1) Sottostazione di trasformer combinato, la parte superiore del gabinetto è dotata di una struttura in lana di roccia con pinza in piastra di acciaio e condotto di ventilazione,può ridurre efficacemente la radiazione solare e garantire la dissipazione del calore.
2)La superficie dell'intero guscio del gabinetto è spruzzata da una base speciale e da una vernice che ha una forte capacità anticorrosione.
3) L'interno può essere suddiviso rispettivamente in camera ad alta tensione, camera trasformatrice e camera a bassa tensione.Inoltre è dotato di dispositivo di scarico automatico di controllo della temperatura per garantire l'intervallo di temperatura.
4)Ogni unità dispone di un sistema di controllo, display e illuminazione carichi.
5)Le apparecchiature sono conformi al requisito di protezione IP33, hanno una progettazione, una struttura e una tecnologia ragionevoli, una buona qualità e una facile manutenzione.
Parametri del prodotto
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Caratteristica
• Risponde o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A

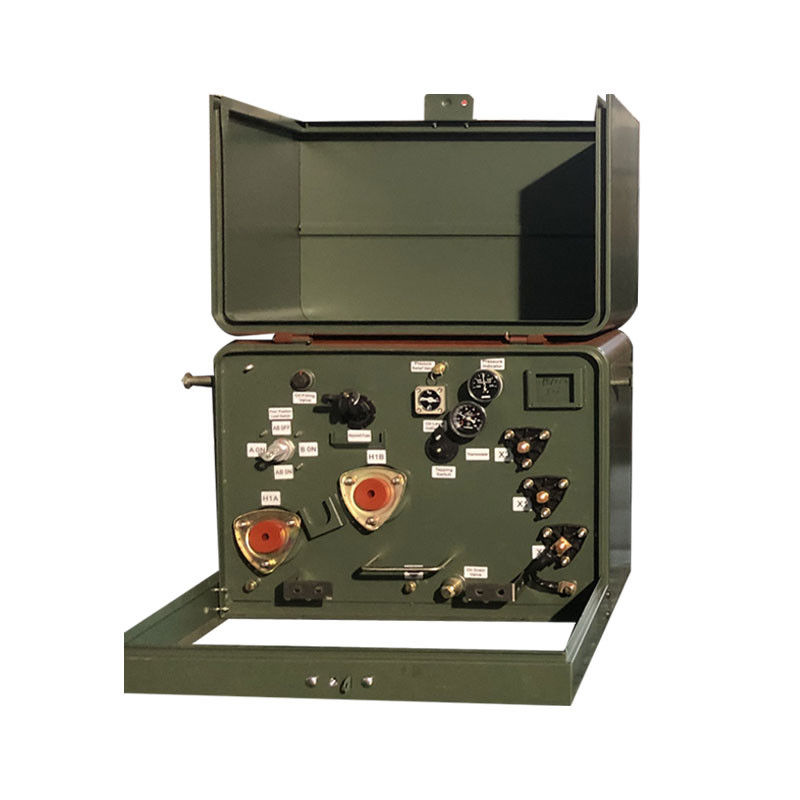

Progettazione del prodotto
Accessori
• frenata di carico in 4 posizioni
• Molte tensioni o rubinetti
• Interruttori a tensione multipla o a cambio per il funzionamento sicuro
• Serbatoio in acciaio inossidabile, fondo del serbatoio, davanzale, porta e/o apparecchiature
• Diverse spade e terminali disponibili per le buscate secondarie
• Inserti per buste ad alta tensione
• Collegamenti a terra
• Busti ad alta tensione da un pezzo
• Fluido EnvirotempTM FR3TM
• Interruttori di rottura di carico
• Valvola di scarico/campionamento
• Misuratore di pressione
• misuratore di livello del liquido
• Termometro

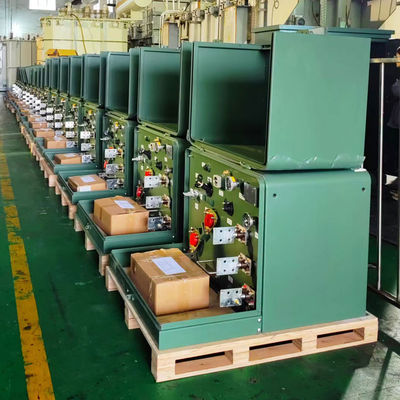

Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
