| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-100/12 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità: | 100kVA | Tensione primaria: | 12.47kv 13.2kv 13.8kv 19.92kv 24.94kv 34.5kv |
|---|---|---|---|
| Tensione secondaria: | 120V/240V/480V | Frequenza: | 50Hz/60Hz |
| aumento di temperatura: | 65°C | Sistema di raffreddamento: | ONAN/KNAN |
| Tipo di alimentazione del trasformatore: | Alimentazione del ciclo | Fase: | Non sposato |
| Evidenziare: | Trasformatore montato su pad 100kVA,Trasformatore montato su pad per olio,Trasformatore tipo olio ONAN 240V |
||

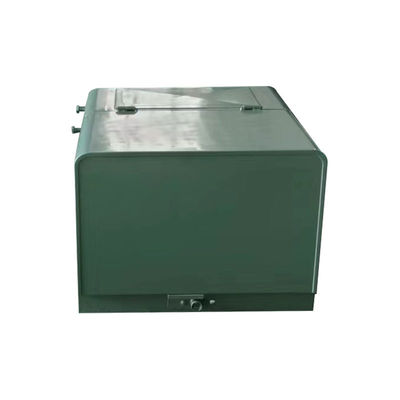

100kVA Tipo di olio 12470V 240V Trasformatore a pad montato a singola fase secondario
Descrizione del prodotto
Il trasformatore monofase è un trasformatore di distribuzione immerso nell'olio.Il trasformatore tradizionale è progettato in un guscio di tipo scatola.basso rumore, basse perdite, sicurezza e affidabilità. È ampiamente utilizzato in quartieri residenziali, centri commerciali, ospedali, parchi, scuole, ecc.disponibile in alimentazione a circuito o a alimentazione radiale, e sono a terra, soddisfano o superano gli standard ANSI/CSA/IEEE.
Parametri del prodotto
| Trasformatore monopaso montato su pad Specificità | ||||||||
| Classificazione | Alta tensione ((kV) | Nessuna perdita di carico | Perdita di carico | Altezza | Profondezza | Larghezza | Peso dell'olio ((kg) | Peso totale ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Progettazione del prodotto
Caratteristica
1) il rivestimento del serbatoio del trasformatore montato su una pastiglia monofase supera il C57,12.8 e C57,12.29- Piena conformità alla norma IEEE C57.12.28 standard di integrità degli involucri.

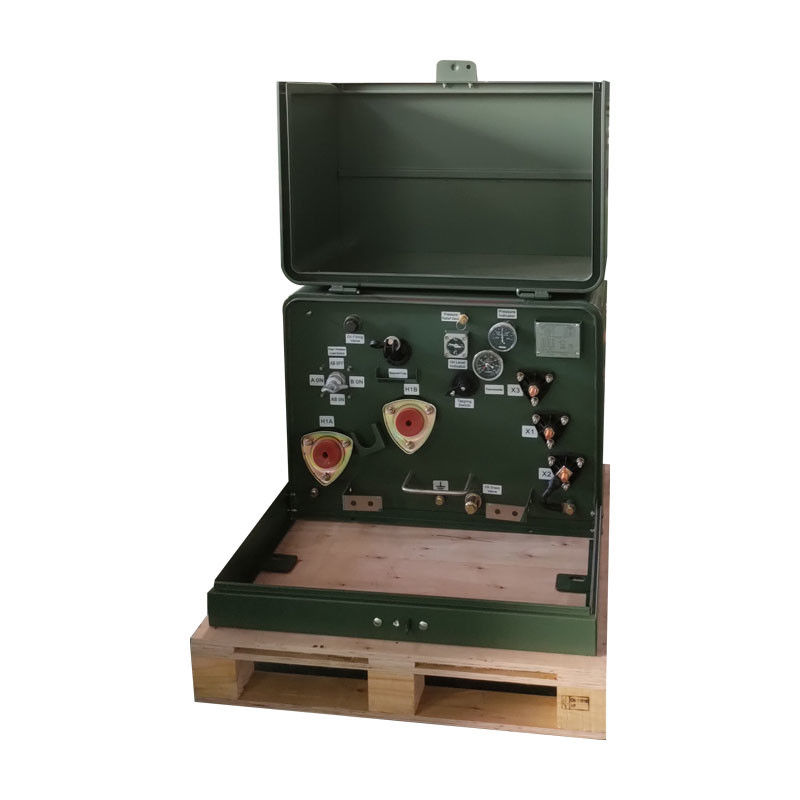

2) Due pozzi universali ad alta tensione con pinza esterna per l' alimentazione a circuito o un pozzo con pinza esterna per l' alimentazione radiale.
3) Tre bocche a bassa tensione fissate esternamente con perni di rame a filo, inclusa una borsa neutra completamente isolata con cintura di terra rimovibile.
4) supporti per buste in rilievo; fondo del compartimento dell'olio in profondità.
5) Disposizioni di sollevamento in acciaio inossidabile a filo montato a filo.
6) Dispositivo automatico di sollevamento della pressione.
7) Olio minerale di qualità elettrica con inibitore dell'ossidazione.
8) Cappuccio rimovibile con cerniere e barili in acciaio inossidabile resistenti alla corrosione.
9) Superfici a cupola sul cofano e sul vano olio per evitare la ritenzione dell' acqua.
10) tappo di riempimento/livelli di olio; tappo di scarico dell'olio; disposizioni di messa a terra del serbatoio.
11) Sistema di bloccaggio resistente alla corrosione con bullone di sicurezza a penta testa, dadi galleggianti e lucchetto.
Accessori

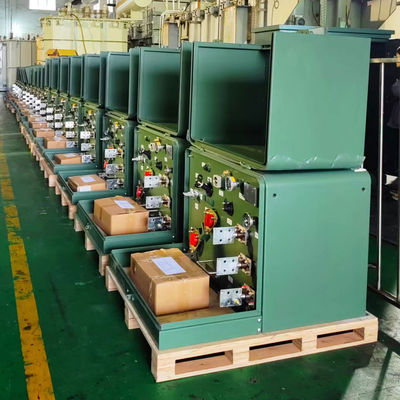

Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
