| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-75/13 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità: | 75kVA | Tensione primaria: | 13200GrdY/7620 |
|---|---|---|---|
| Tensione secondaria: | 240/120V | Frequenza: | 50Hz/60Hz |
| Sistema di raffreddamento: | ONAN/KNAN | Norme: | IEEE ANSI DOE |
| Materiale d'avvolgimento: | Di rame/di alluminio | Gruppo di vettore: | II0/II6 |
| Evidenziare: | Transformatore di potenza montato su pad di 75 kW,Trasformatore di potenza montato su pad Fr3,Transformatore tipo olio 240v |
||

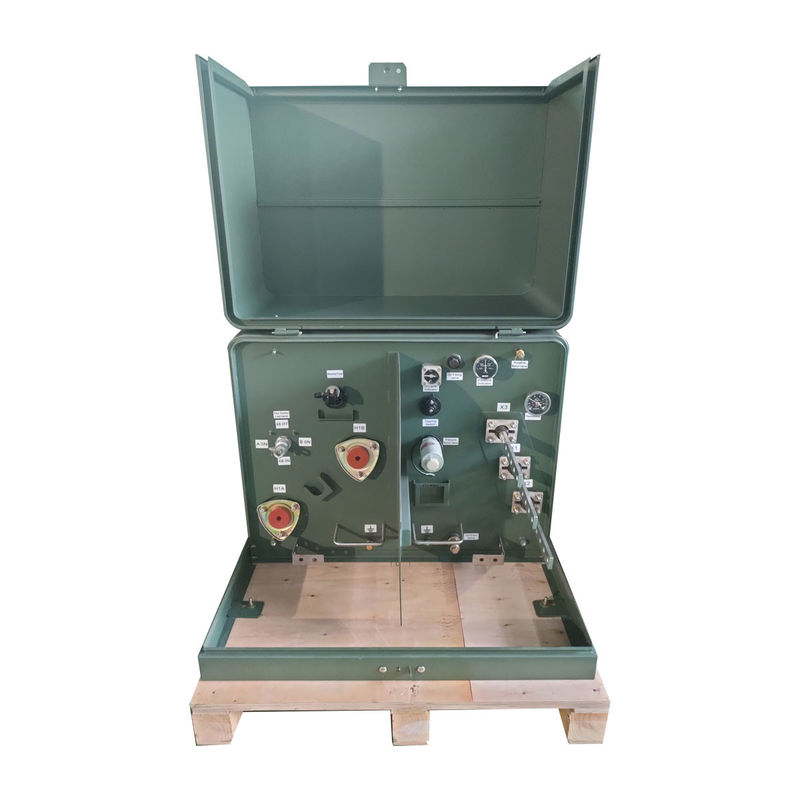

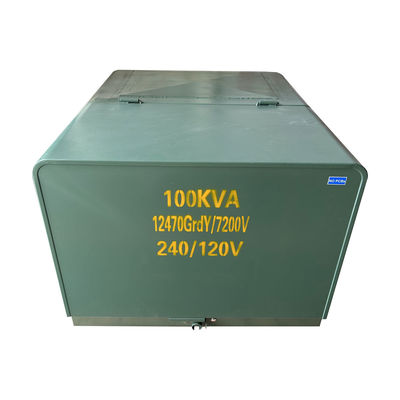

75kva Transformatore di potenza a pad montaggio a fase singola Fr3 Olio riempito da 13200v a 240v
Struttura
Dati tecnici
| Trasformatore monopaso montato su pad Specificità | ||||||||
| Classificazione | Alta tensione ((kV) | Nessuna perdita di carico | Perdita di carico | Altezza | Profondezza | Larghezza | Peso dell'olio ((kg) | Peso totale ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Disegni di progetto
Caratteristica
■Sistema di qualità certificato ISO 9001
■ soddisfa o supera le norme ANSI/IEEE e NEMA
■Il rivestimento del serbatoio supera lo standard IEEE C57.12.28TM-2005 e
IEEE Std
C57.12.29TM-2005 (solo unità in acciaio inossidabile)
■ piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
■Dispositivo automatico di sollevamento della pressione
■Provvedimenti per il riempimento e lo scarico dei fluidi
■Taglia con nome inciso con laser
■ Tasca a chiusura galleggiante per un facile allineamento
■Designazioni delle buste decali
■Coperchio del serbatoio con cupola saldata
■Fabbricazione di strisce di materiale non corrosivo
■Cisterna a corona
■Solo rimovibile
■Disposizioni di sollevamento in acciaio inossidabile ritirate
■Porta a cerniera con perni e barili in acciaio inossidabile
■Cintura di terra da X2 a terra del serbatoio
■Ponte di buccia per i connettori del gomito frontale morto

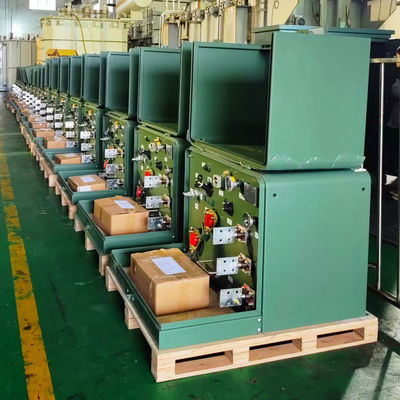

Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
