| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-15/4 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Fase singola | capacità: | 15 Kva |
|---|---|---|---|
| Metodo di raffreddamento: | ONAN | Impedenza: | 3,5% |
| Tensione primaria: | 11000V o su misura | Voltaggio secondario: | 120/240V |
| Materiale di avvolgimento: | Copper/Aluminio | Norme: | DOE/ANSI/IEEE |
| Evidenziare: | Trasformatore montato su palo da 15kva,Trasformatore montato su palo ANSI,Trasformatore di tipo olio IEEE |
||

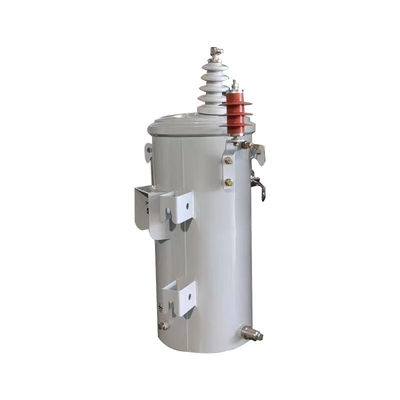

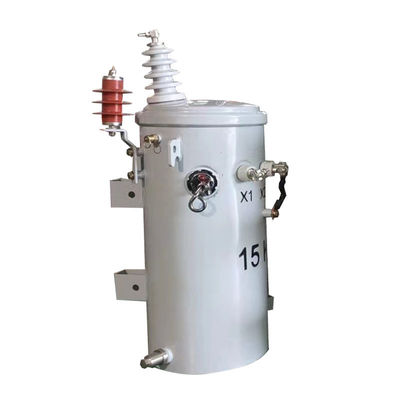

IEEE ANSI Tipo di installazione aereo Transformatore monofase 15kva montato su palo da 11000V a 240V
Caratteristica di prestazione
1I prodotti sono ampiamente utilizzati nella trasmissione e distribuzione di energia nelle reti elettriche industriali e agricole.
2Il nucleo di ferro è costituito da una lamiera di silicio-acciaio laminata a freddo con elevata conduzione del magnetismo e adotta una struttura a trazione, in modo che il suo percorso magnetico sia breve, le perdite e il livello di rumore siano bassi.
3Il filo di compressione è adottato per l'avvolgimento in modo che le perdite siano basse e abbiano una buona capacità di resistere a cortocircuito.
4. Il serbatoio di olio è di tipo campana con la struttura di tipo piastra pieghevole completa, con un esterno eccellente e facile da mantenere.
Dati principali
| Specificativi del trasformatore montato su palo da 15 kVA | |||
| Potenza nominale | 15 kVA | HV/LV Avvolgimento | Aluminici |
| Voltaggio HV | 4.16 kV | Nessuna perdita di carico | 55w |
| Voltaggio LV | 120/240V | Sulla perdita di carico | 153w |
| HV BIL | 125 kV | Frequenza | 60 Hz |
| LV BIL | 30 kV | Colore | Grigio#70 |
| Distanze | 620 mm | Serbatoi e accessori | 130 kg |
| Larghezza | 700 mm | Peso dell'olio | 75 kg |
| Altezza | 880 mm | Peso totale | 255 kg |
| Polarità | Additivo | Impedenza | 2.00% |
Disegni di progetto
Accessori
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Caratteristica
1I coperchi dei serbatoi sono dotati di buste di porcellana ad alta tensione che sono dotate di terminali ad anello, che possono ospitare cavi in alluminio o rame.
2La struttura di cucitura circolare del coperchio del serbatoio garantisce una distribuzione uniforme delle sollecitazioni e una tenuta affidabile.
3I bulloni a anello sulla parete del serbatoio servono come buste e terminali a bassa tensione e sono rivestiti di stagno.
4Questo articolo è dotato di una valvola di sollievo di pressione che è in grado di auto-silare.
5Secondo le norme ANSI, i ganci di sospensione del trasformatore in alto e in basso sono conformi.
6Il terminale di terra del serbatoio è un terminale di terra a bullone anulare.
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
