Luogo di origine: | CINESE |
---|---|
Marca: | WINLEY |
Certificazione: | CE,ISO |
Numero di modello: | 3000 Kva |
Quantità di ordine minimo: | 1Unità |
Prezzo: | $1000-$150000 |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 30 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000set/month |
Fase: | Tre. | Frequenza: | 50Hz/60Hz |
---|---|---|---|
aumento di temperatura: | 65° | Classe di isolamento: | E |
Tensione secondaria: | 480Y/277 | tipo: | Tipo di olio montato su cuscinetto |
Tensione primaria: | 20780V o personalizzare | Capacità stimata: | 3000 Kva |
Evidenziare: | Trasformatore montato su pad 25KV,Trasformatore montato su pad 3000 KVA,3P trasformatore immerso in olio 3000Kva |

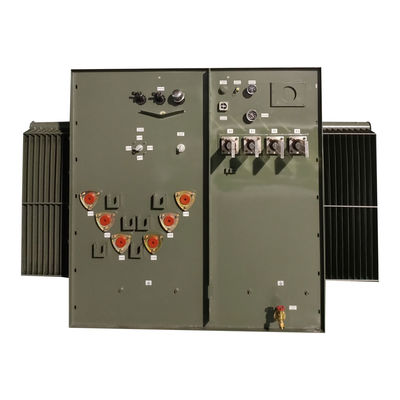

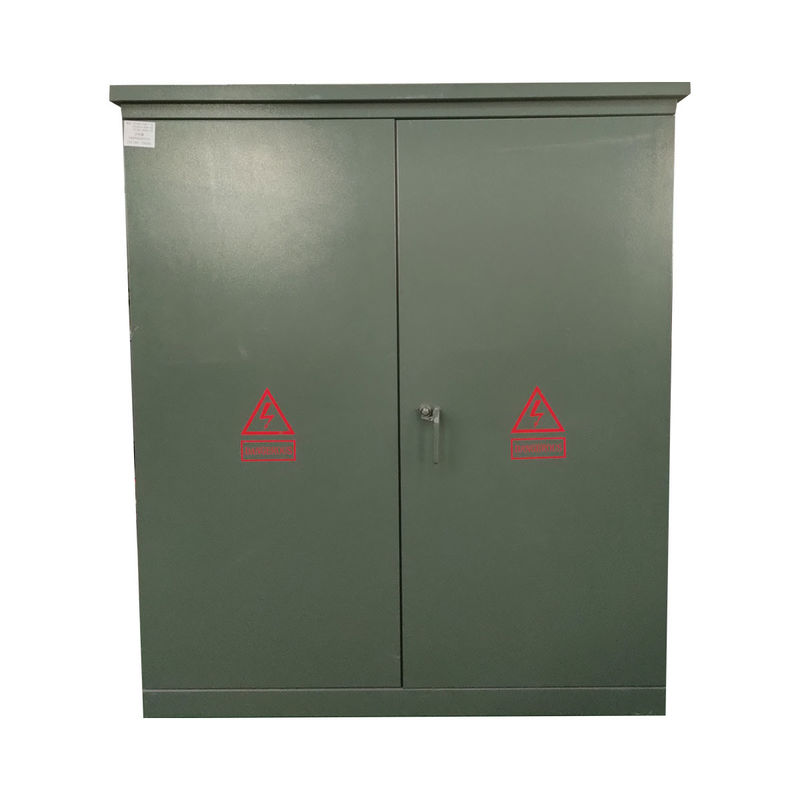

500 KVA/1000 KVA/2000 KVA Trasformatore a tre fasi immerso nell'olio di tipo pad 13.2KV
Prestazioni
1La struttura completamente sigillata e isolata può garantire la sicurezza della persona.
2Non è utilizzato solo per la rete anulare, ma anche per il terminale.
3Basse perdite, basso rumore, prestazioni superiori.
4- Temperatura bassa, capacità di sovraccarico.
5. Il trasformatore adotta una struttura speciale e i suoi vantaggi eccezionali sono di alta qualità
Dati principali
Tipo di trasformatore | Connessione a un dispositivo di controllo |
Configurazione del trasformatore | Pad riempito di liquido montato |
Fase | Tre fasi |
Capacità | 3000 KVA |
Gruppo vettoriale | DYN1 |
Tensione primaria | 20780V |
Classe di tensione primaria | Classe 25 kV |
Voltaggio secondario | 480Y/277 |
BIL secondaria | 30 KV |
Frequenza | 60 Hz |
Aumento della temperatura | 65°C |
Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
Classe di raffreddamento | KNAN; auto raffreddato |
Tap Changer | Cambiatore a 5 posizioni |
Impedenza (tipica) | 50,0-7,5% Tipico |
Materiale di avvolgimento | Acciaio |
Indice di temperatura ambiente | 40°C |
Livello sonoro | 55 dBA |
Percentuale di efficienza | 990,10% |
Specificità
Trasformatore a tre fasi montato su una pad | ||||
Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
