| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-225/6.9 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità stimata: | 167KVA | Efficienza: | 99,10% |
|---|---|---|---|
| Frequenza: | 60Hz | Livello dell'isolamento: | A/E |
| Livello di rumore: | 55 dBA | Fase: | Fase singola |
| Materiale d'avvolgimento: | Acciaio | Norme: | ANSI / IEEE |
| Evidenziare: | Trasformatore montato su pad in rame,Trasformatore montato su pad di olio da 167 KVA,Trasformatore immerso in olio di rame |
||

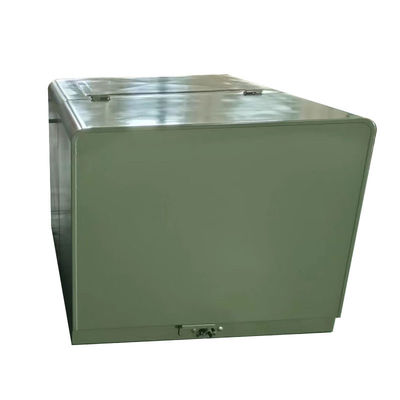

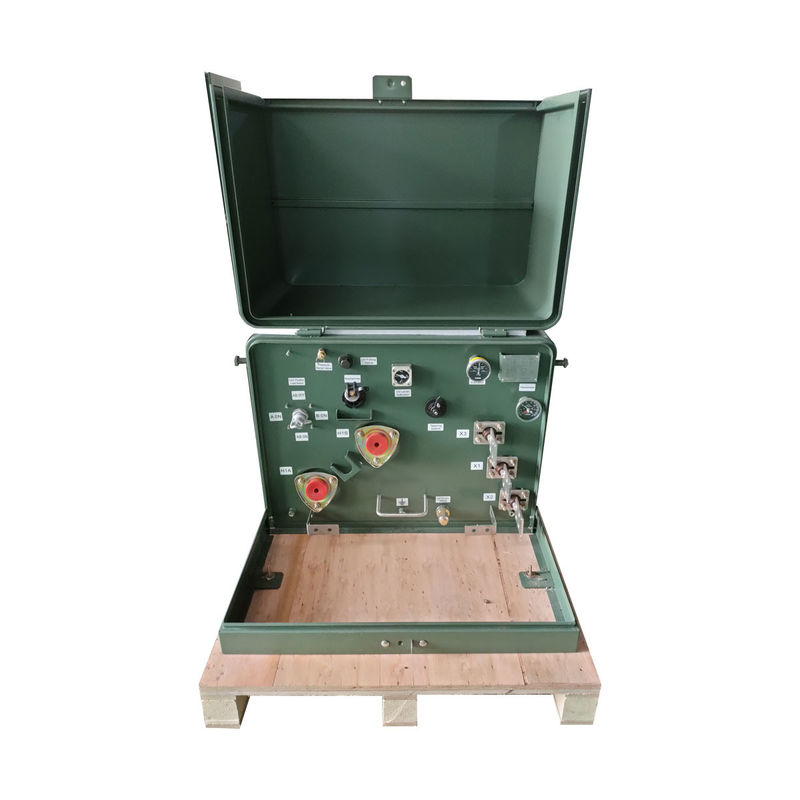

167 KVA Transformatore in rame immerso in olio monofase montato su pad
Struttura
Riassunto
Il nucleo del trasformatore montato su pad è tipicamente fatto di lamiere di acciaio al silicio, che hanno una buona conducibilità magnetica e basse perdite.a seconda delle esigenze di applicazione e delle limitazioni di spazio.
Caratteristica
• Risponde o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A
Specificità
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
