| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-500/12 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Tre. | tipo del trasformatore: | Riempia montato, Compartimentale tipo |
|---|---|---|---|
| Capacità: | 500KVA | Classe di isolamento: | E |
| Tensione primaria: | 13200V | Tensione secondaria: | 208Y/120 |
| aumento di temperatura: | 65°C | Efficienza: | 99% |
| Evidenziare: | Trasformatore montato su pad 500 Kva,Trasformatore montato su pad 208v,99% di efficienza Trasformatore tipo olio |
||
Descrizione del prodotto

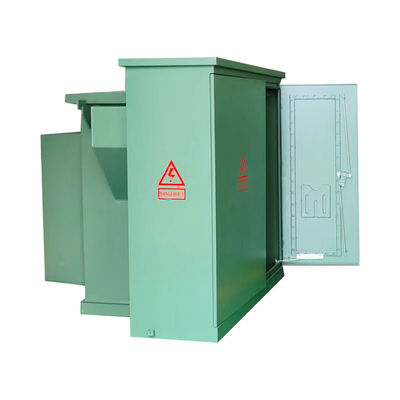

| Nome del prodotto | Trasformatore ANSI a tre fasi montato su pad |
| Tensione nominale | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV o 33KV o 35KV |
| Capacità nominale | 50 KVA ~ 5000 KVA |
| Norme | IEC, ANSI, DIN, BS, GB o altro |
| Materiale per il nucleo e per l'avvolgimento | Cori metallici amorfi, avvolgimento in rame o avvolgimento in alluminio. |
Foto di fabbrica
Prestazioni
1)Non è presente un serbatoio di stoccaggio dell'olio, l'altezza del trasformatore è ridotta, è possibile risparmiare spazio di installazione e costi di trasporto.
2)L'elasticità del radiatore ondulato può compensare la variazione del volume dell'olio causata dalla variazione di temperatura.
3) La scatola è il serbatoio del radiatore ondulato, non ha solo la funzione di raffreddamento ma ha anche la funzione di "respirazione".
4) l'olio del trasformatore non entra in contatto con l'aria,che impedisce efficacemente all'ossigeno e all'acqua di immergersi nel trasformatore e porta al deterioramento delle prestazioni (invecchiamento dei materiali e dell'olio).
5) Nuova struttura di avvolgimento ad alta e bassa tensione, disposizione ragionevole del tubo e della connessione dell'olio che aumenta la capacità di resistenza meccanica e anti-shortcut.
6)Utilizziamo cicli a spirale con percorso longitudinale dell'olio per produrre un miglior effetto di raffreddamento.Miglioriamo l'effettivo supporto della faccia terminale del circuito per rafforzare la capacità elettrica anti-corto circuito.
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
