| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-2500/25 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Tre fasi | Capacità: | 2500 KVA |
|---|---|---|---|
| Tensione primaria: | 24940GrdY/14400 | Voltaggio secondario: | 480Y/277 |
| Frequenza: | 60 HZ | Aumento della temperatura: | 65°C |
| Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F | Classe di raffreddamento: | KNAN; auto raffreddato |
| Evidenziare: | Trasformatore montato su pad 2500Kva,2500 Kva Trasformatore trifase,Trasformatore montato su pad KNAN |
||

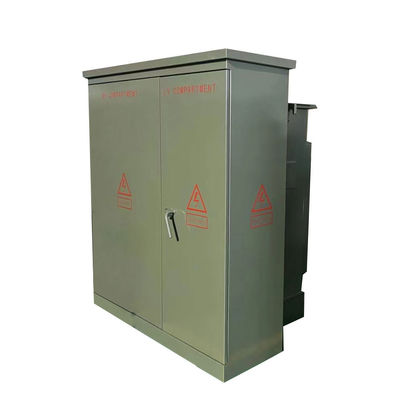

2500 Kva Trasformatore a tre fasi montato su pad Step-Down 24940v a 480v
Descrizione del prodotto
| Nome del prodotto | Trasformatore ANSI a tre fasi montato su pad |
| Tensione nominale | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV o 33KV o 35KV |
| Capacità nominale | 50 KVA ~ 5000 KVA |
| Norme | IEC, ANSI, DIN, BS, GB o altro |
| Materiale per il nucleo e per l'avvolgimento | Cori metallici amorfi, avvolgimento in rame o avvolgimento in alluminio. |
Foto di fabbrica
Scambio primario
Cambiatore di punteggio a 15 posizioni.
2)4 posizionamento dell'interruttore di interruzione del carico, può essere azionato con un bastone caldo e consente flessibilità nella riparazione e nella manutenzione.
connessione di terminazione
1)I cavi di alimentazione primari sono collegati con connettori a gomito.
2)Poichi di scarico a chiusura esterna con inserti di frenatura.
3)Buschette integrali o non a distacco.
4) Terminazione secondaria Disponibili buscate a fissaggio esterno con NEMA 4 buchi, 6 buchi, 8 buchi, 10 buchi o 12 buchi.
dispositivo di protezione
1) Fusibili a baionetta, fusibili limitatori di corrente parziale.
2) Dispositivo di riduzione della pressione di azione automatica.
3) Misuratore del livello di olio.
4) Temperatura dell'olio.
5) Misuratore di pressione e vuoto.
6) Valvola di scarico con campionatore.
7) Classe di distribuzione, arrester per ossidi metallici, da 3 a 36 kV.
8)Classe di distribuzione, arresta lampi di tipo valvola, da 3 a 27 kV.
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
