| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | SCB10-5600/35 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Tre. | Capacità nominale: | 5600KVA o personalizzato |
|---|---|---|---|
| Metodo di raffreddamento: | AN/AF | Frequenza: | 50/60 Hz |
| Livello di isolamento: | F/H | Norme: | AS60076 |
| Gruppo di vettore: | DY11 | Aumento della temperatura: | 100℃ |
| Evidenziare: | Trasformatore 33KV,3P Trasformatore a secco,Trasformatore a resina fusa |
||

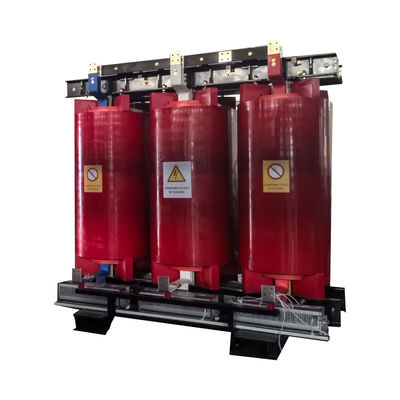

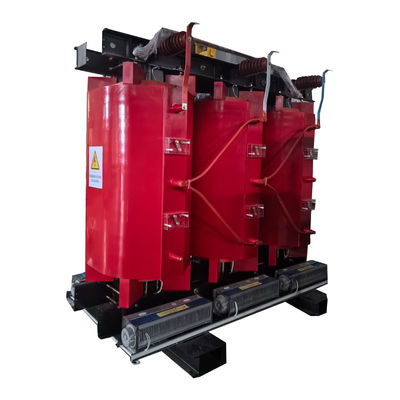

5600K Trasformatore a tre fasi a secco bobina fusa passo in avanti trasformatore 33KV
Caratteristica di prestazione
* Semplice manutenzione: raramente necessaria.
* Sono privi di inquinamento
* Sono utilizzati nelle zone contaminate e umide
* Sono più facili da installare.
* Hanno una lunga durata di vita a causa del riscaldamento dielettrico e della bassa temperatura
* Protegge la proprietà e le persone
* Per correnti di corto circuito, hanno elevate resistenze
* prestazioni eccellenti
Dati principali
| Tipo | Tipo secco, resina fusa |
| Numero di modello | SCB10-5600KVA/33~0.4KV |
| Fasi | monofase o trifase |
| Capacità nominale | 50-6300KVA |
| Tipo di isolamento | F/H |
| Metodo di raffreddamento | AN/AF |
| Voltaggio primario | 12/24/33KV |
| Voltaggio secondario | 400/230V |
| Gruppo vettoriale | Dyn11,Yyn0 |
| Distanza di scarico | ± 2 × 2.5 |
| Frequenza nominale | 50 Hz/60 Hz |
| Aumento della temperatura | 100°C |
| Impedenza | 9% |
| Perdita di carico | 7487W |
| Perdite durante il carico ((120°C) | 55320W |
| Materiale di avvolgimento | Alumini o rame |
| Tasso IP | IP00 a IP54 |
| Classe di resistenza al fuoco | F1 |
| Materiale di base | Acciaio al silicio |
| Norme | ANSI,IEC |
| Certificato | CE/ISO |
Specificità
| Capacità nominale | Alta tensione | Basso | Simbolo di connessione | Non perdita di carico | Perdite durante il carico | Nessuna corrente di carico | Peso | Indipendenza del cortocircuito |
| (KVA) | (KV) | Voltaggio | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | - Si '. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
