| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-100/15 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| tipo del trasformatore: | Cuscinetto montato | Metodo di raffreddamento: | SU UN; Auto-raffreddato |
|---|---|---|---|
| Frequenza: | 50Hz/60Hz | Livello dell'isolamento: | A/E |
| Tensione primaria: | 13200GrdY/7620 | Tensione secondaria: | 240/120V (L-N-L) |
| Capacità: | 100kVA | Fase: | Fase singola |
| Evidenziare: | Trasformatore di alimentazione a ciclo di 100 kW,Trasformatore di alimentazione a anello monofase,Trasformatore di tipo olio 12 |
||

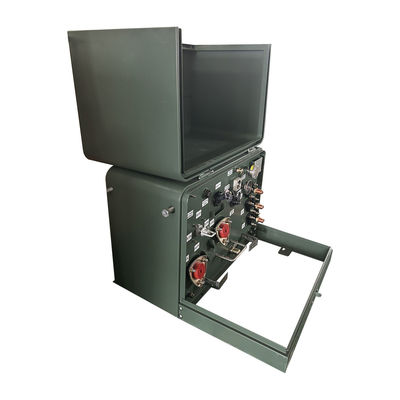

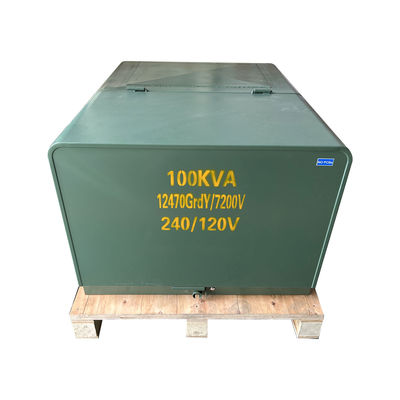

100kva Transformatore a alimentazione a ciclo montato a pad singola fase 34,5kv 13,2kv 12,4 Kv
Riassunto
1)I trasformatori montati su una singola pastiglia sono collocati all'interno di un armadio con porte e serrature, di solito all'aperto.
2)Tutti questi trasformatori di distribuzione sono isolati ad olio, raffreddati a secco, disponibili in alimentazione a circuito o radiale e sono a fronte morto.
3) Questi trasformatori sono disponibili in due configurazioni di base, quella di alimentazione radio e quella di alimentazione a circuito, che vengono selezionate in base al tipo di circuito su cui i trasformatori devono essere inseriti.
Dettagli del prodotto
Caratteristica
• Risponde o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A
Specificità
| SSpecificità del trasformatore montato su pad in fase angolare | ||||||||
| Classificazione | Alta tensione ((kV) | Nessuna perdita di carico | Perdita di carico | Altezza | Profondezza | Larghezza | Peso dell'olio ((kg) | Peso totale ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Accessori opzionali
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
