| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-100/15 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$150000 |
| Imballaggi particolari: | Cassa in legno piatto |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Capacità: | 100kVA | Fase: | Fase singola |
|---|---|---|---|
| Tensione primaria: | 13200V | Voltaggio secondario: | 240/120V |
| Metodo di raffreddamento: | SU UN; Auto-raffreddato | Stammato: | ANSI IEEE |
| Aumento della temperatura: | 65°C | Impedenza: | 4,5% |
| Evidenziare: | Trasformatore montato su pad ANSI,Trasformatore montato su pad standard IEEE,Trasformatore monofase personalizzato |
||

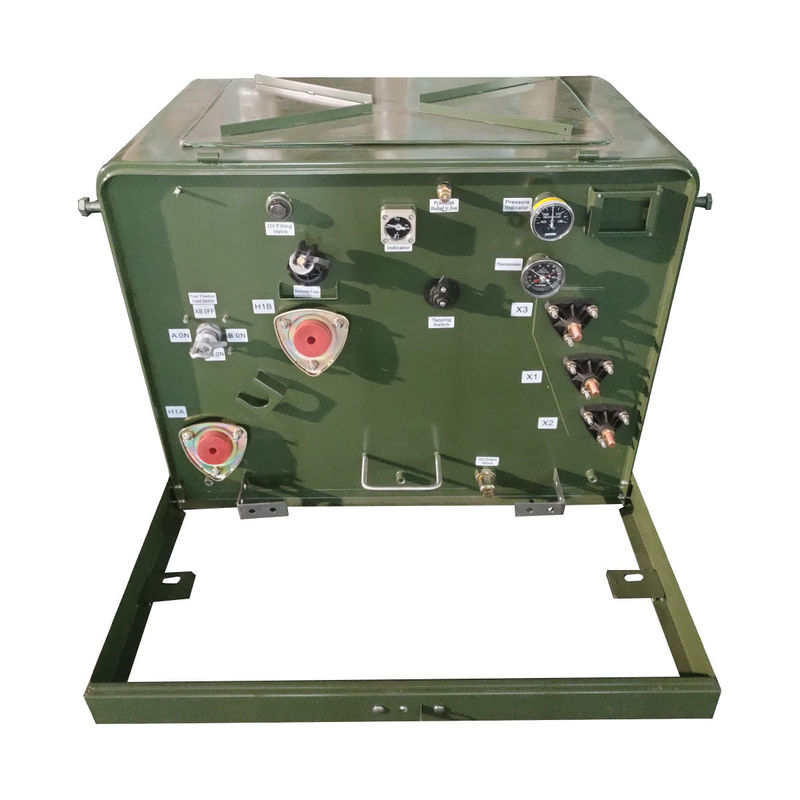

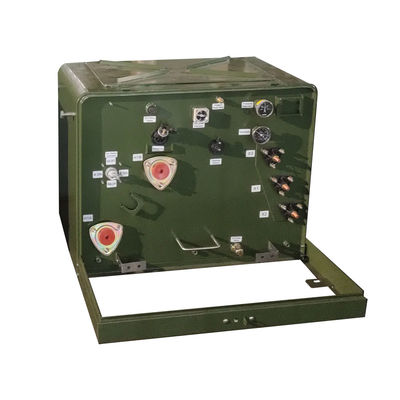

ANSI IEEE Standard 100KVA Transformatore monofase montato su pad da 13200V a 240V
Caratteristica
• Risponde o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A
TSpecifica tecnica
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegno del prodotto
Accessori
• frenata di carico in 4 posizioni
• Molte tensioni o rubinetti
• Interruttori a tensione multipla o a cambio per il funzionamento sicuro
• Serbatoio in acciaio inossidabile, fondo del serbatoio, davanzale, porta e/o apparecchiature
• Diverse spade e terminali disponibili per le buscate secondarie
• Inserti per buste ad alta tensione
• Collegamenti a terra
• Busti ad alta tensione da un pezzo
• Fluido EnvirotempTM FR3TM
• Interruttori di rottura di carico
• Valvola di scarico/campionamento
• Misuratore di pressione
• misuratore di livello del liquido
• Termometro
Foto di fabbrica
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
