| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-50/15 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in legno piatto |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Fase singola | Capacità: | 50Kva o personalizzare |
|---|---|---|---|
| Metodo di raffreddamento: | SU UN; Auto-raffreddato | Frequenza: | 60 Hz |
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 120/240V |
| Aumento della temperatura: | 65°C | standard: | ANSI/IEEE |
| Evidenziare: | Trasformatore di distribuzione immerso in olio da 50kva,Trasformatore di distribuzione immerso in olio 240v,Trasformatore montato su palo ONAN |
||

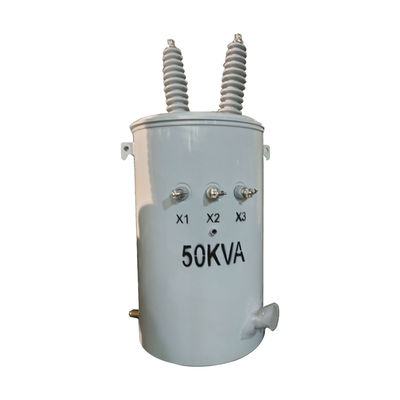

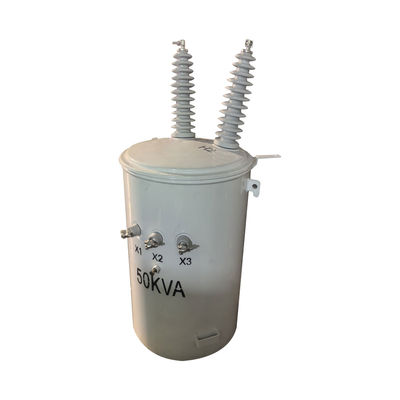

12.4kv 240v 50kva Transformatore a distribuzione immerso in olio Transformatore monofase montato su palo
Descrizione
Nella rete di distribuzione con alimentazione elettrica decentralizzata, il trasformatore monofase ha vantaggi significativi come trasformatore di distribuzione.Può ridurre la lunghezza delle linee di distribuzione a bassa tensioneIl sistema è dotato di una struttura di nucleo in ferro ferrato ad alta efficienza e risparmio energetico.Il trasformatore è caratterizzato dall'adozione di un metodo di installazione di sospensione tipo a palo, ridotto volume, piccolo investimento nella costruzione di infrastrutture, riduzione del raggio di alimentazione a bassa tensione e può ridurre le perdite delle linee a bassa tensione di oltre il 60%.Il trasformatore adotta una struttura completamente sigillata con una forte capacità di sovraccarico, elevata affidabilità nel funzionamento continuo, semplice manutenzione e lunga durata.
Dati principali
| Specificativi dei trasformatori monofase montati su palo da 100 kVA | |||
| Efficienza energetica | CSA C802.1 | Polarità | Additivo |
| STD | CSA C2.1 | HV/LV Avvolgimento | Aluminici |
| Potenza nominale | 100 kVA | Nessuna perdita di carico | 208w |
| Voltaggio HV | 12.47kV Delta | Sulla perdita di carico | 753w |
| Voltaggio LV | 240/120 | Frequenza | 60 Hz |
| HV BIL | 125 kV | Gruppo vettoriale | II6 |
| LV BIL | 30 kV | Colore | Grigio |
| Distanze | 730 mm | Serbatoi e accessori | 435 kg |
| Larghezza | 890 mm | Peso dell'olio | 165 kg |
| Altezza | 1110 mm | Peso totale | 675 kg |
| Impedenza | 2.93% | Metodo di raffreddamento | ONAN |
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegni di progetto
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
