| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-500/15 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | tre Fase | Capacità: | 500KVA o personalizzato |
|---|---|---|---|
| Tensione primaria: | 13800V | Voltaggio secondario: | 208Y/120V |
| Efficienza: | > 99,10% | Aumento della temperatura: | 65°C |
| Impedenza (tipica): | 50,0-7,5% Tipico | Classe di raffreddamento: | SU UN; Auto-raffreddato |
| Evidenziare: | Trasformatore montato su pad di 500 KVA,Trasformatore montato a pad 13800v,Trasformatore di tipo olio a 3 fasi |
||

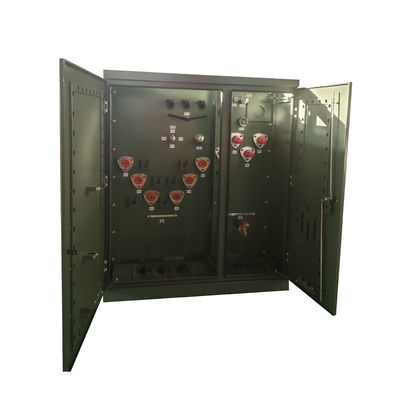

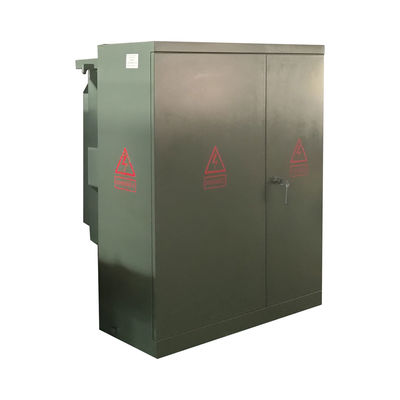

500 Kva 3 fasi pad montato olio trasformatore tipo 13800v a 208v
Prestazioni
1. i trasformatori montati su cuscinetto sono realizzati con potenze fino a 10000 kVA.
2. il trasformatore montato su pad è progettato e testato secondo norme quali CSA, IEEE c.57, e DOE, se del caso.
3I trasformatori montati su pad sono pieni di olio e hanno un design resistente alle manomissioni.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Tre fasi |
| Capacità | 500 KVA |
| Gruppo vettoriale | DYN1 |
| Tensione primaria | 13200V |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Delta |
| BIL primario | 95 KV |
| Voltaggio secondario | 208Y/120 |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Wye-N |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C Media w/ 80°C Hot Spot |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Impedenza (tipica) | 5% |
| Tipo di connessione primaria | Fronte morta |
| Materiale di avvolgimento | Acciaio |
| Materiale di base | Acciaio orientato al grano |
| Percentuale di efficienza | 990,10% |
| Perdita di carico totale (in watt) al 100% | +/- 5.000 W |
Foto di fabbrica
Disegni tecnici
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 |
||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
