| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-15/5 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000set/month |
| Fase: | Fase singola | Capacità: | 15 Kva |
|---|---|---|---|
| Metodo di raffreddamento: | KNAN; auto raffreddato | Impedenza: | 3,5% |
| Tensione primaria: | 4160/7200GrdY | Voltaggio secondario: | 120/240V |
| Aumento della temperatura: | 65°C | Efficienza: | > 98,80% |
| Evidenziare: | Trasformatore di distribuzione montato su palo da 15kva,Trasformatore monofase di distribuzione 240v,Trasformatore di tipo olio KNAN |
||

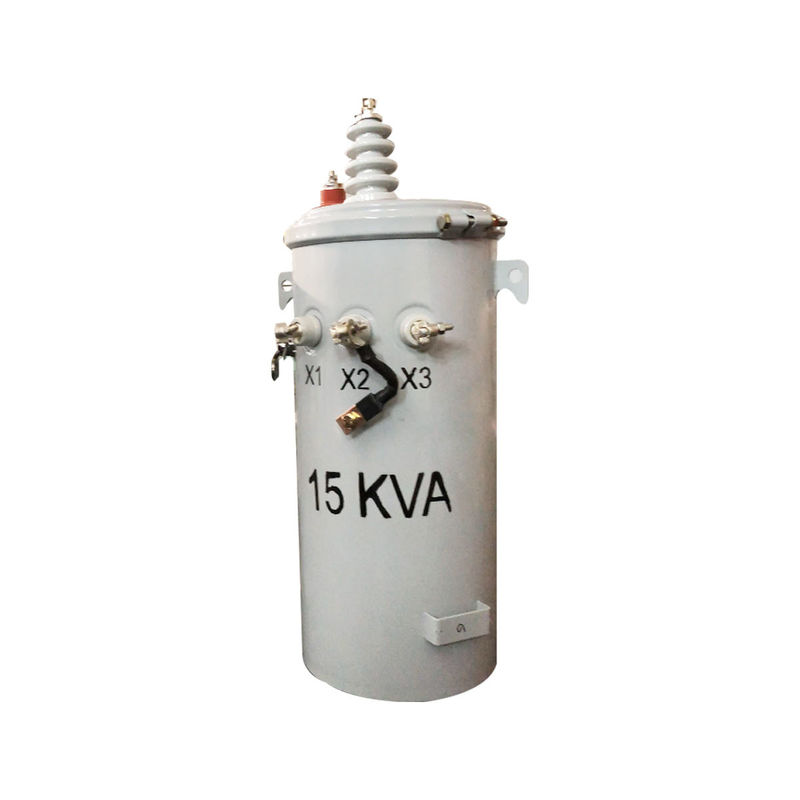

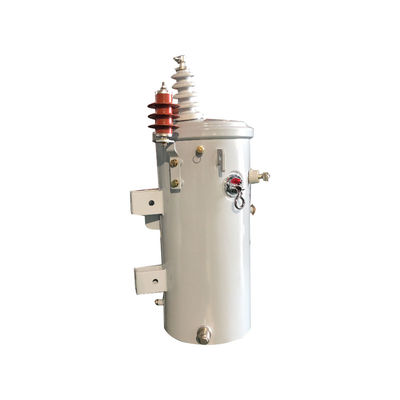

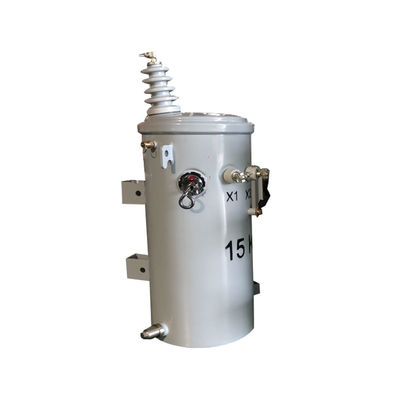

Trasformatore di distribuzione monofase a polo da 15kva da 4160 a 240v
Dati principali
| Tipo di trasformatore | Trasformatore di distribuzione aereo |
| Configurazione del trasformatore | Pallone riempito di liquido montato |
| Fase | Fase singola |
| Capacità | 15 KVA |
| Tensione primaria | 4160/7200GrdY |
| Classe di tensione primaria | 8Classe di.7 kV |
| BIL primario | 60 kV |
| Voltaggio secondario | 120/240V (L-N-L) |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Doppia avvolgimento monofase |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 48 dBA |
| Dimensioni | 17'' W x 20' D x 38' H |
| Peso | 256 libbre |
| Efficienza | 98.80% |
| Nessuna perdita di carico (in watt) | +/- 137 W |
| Perdita totale di carico (in watt) | +/- 468W |
Disegni di progetto
Accessori
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Caratteristica
1I coperchi dei serbatoi sono dotati di buste di porcellana ad alta tensione che sono dotate di terminali ad anello, che possono ospitare cavi in alluminio o rame.
2La struttura di cucitura circolare del coperchio del serbatoio garantisce una distribuzione uniforme delle sollecitazioni e una sigillatura affidabile.
3I bulloni a anello sulla parete del serbatoio servono come buste e terminali a bassa tensione e sono placcati di stagno.
4Questo articolo è dotato di una valvola di sollievo di pressione che è in grado di auto-silare.
5Secondo le norme ANSI, i ganci di sospensione del trasformatore in alto e in basso sono conformi.
6Il terminale di terra del serbatoio è un terminale di terra a perno.
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
