| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-300/15 |
| Quantità di ordine minimo: | 1Unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 300KVA |
|---|---|---|---|
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 208Y/120V |
| Efficienza: | > 99,00% | Impedenza: | 5,0% |
| Materiale d'avvolgimento: | Acciaio | Classe di raffreddamento: | SU UN; Auto-raffreddato |
| Evidenziare: | Trasformatore 12470v,Trasformatore a scalinata montato su pad,Trasformatore di tipo olio 208v |
||

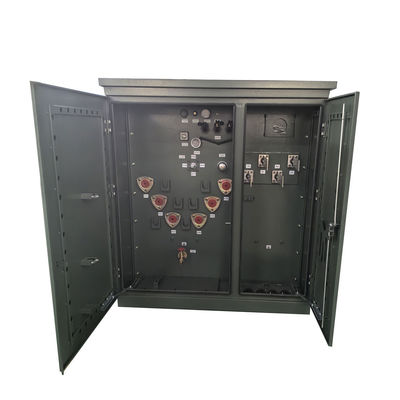

300kva Tre fase pad montato olio tipo 12470v a 208v Step Down trasformatore
Prestazioni
1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2) Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato il trasformatore di potenza S11 a olio immerso, che presenta basse perdite, basso aumento di temperatura e forte capacità di sovraccarico;
5) Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
6) Il connettore del cavo 200A può essere collegato e scollegato sotto carico e può essere utilizzato come interruttore di carico in caso di emergenza.
7) L'avvolgimento adotta la connessione Dyn11 e il nucleo di ferro adotta una struttura trifase a quattro colonne, in modo che il prodotto possa funzionare sotto qualsiasi carico asimmetrico e il punto neutro non si allontani,la tensione è stabile, la qualità dell'alimentazione è elevata, l'armadio si riscalda, il rumore è basso e le prestazioni di protezione da fulmini sono buone;
8) Il gabinetto adotta un design anti-corrosione e un trattamento speciale di vernice a spruzzo, bello e nuovo, adatto a vari ambienti e raggiunge l'effetto di abbellire la città.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Tre fasi |
| Capacità | 300 KVA |
| Gruppo vettoriale | - Sì, sì. |
| Tensione primaria | 12470GrdY/7200 |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Wye a terra |
| BIL primario | 95 KV |
| Voltaggio secondario | 480Y/277 |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Wye-N |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza (tipica) | 1.2-6.0% Tipico |
| Tipo di connessione primaria | Fronte morta |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 55 dBA |
| Peso totale (riempito di liquido) * | 3,637 libbre |
| Percentuale di efficienza | 99.00% |
| Nessuna perdita di carico (in watt) | +/- 500 W |
| Perdita di carico totale (in watt) al 100% | +/- 3 000 W |
| Perdita di carico totale (in watt) al 100% | +/- 3500 W |
Foto di fabbrica
Disegni tecnici
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 |
||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
