Luogo di origine: | CINESE |
---|---|
Marca: | WINLEY |
Certificazione: | CE,ISO |
Numero di modello: | S-1000/15 |
Quantità di ordine minimo: | 1 unità |
Prezzo: | $5000-$150000 |
Imballaggi particolari: | Cassa in compensato |
Tempi di consegna: | 30 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000 set/mese |
tipo del trasformatore: | Riempia montato, Compartimentale tipo | Capacità: | 1 MVA (1000 KVA) |
---|---|---|---|
Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 208Y/120 |
Frequenza: | 60 hertz | Classe di raffreddamento: | KNAN; auto raffreddato |
Impedenza (tipica): | 50,75% | Efficienza: | 99,20% |
Evidenziare: | Trasformatore immerso in olio,Trasformatore montato su pad 1000kva,Trasformatore immerso in olio 15 kW |

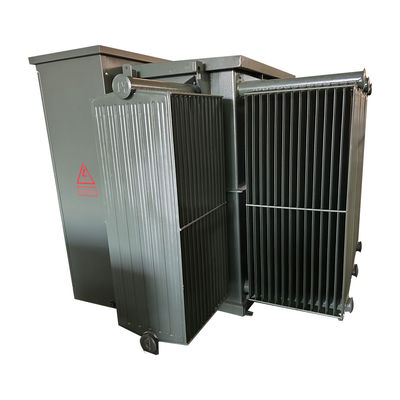

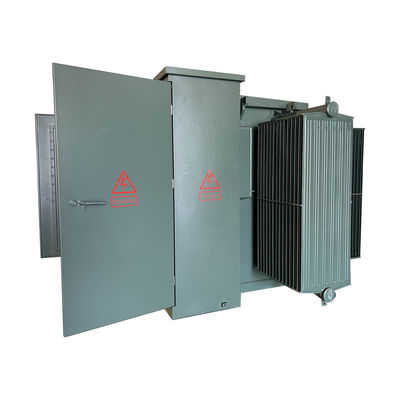

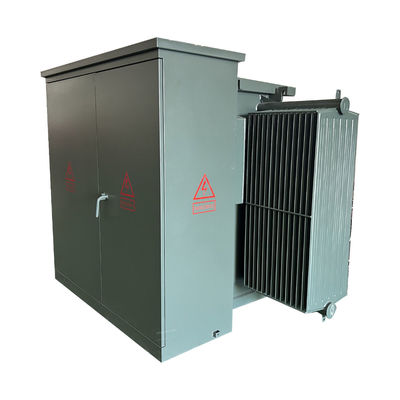

Pad elettrico a tre fasi montato Step Down Transformer immerso in olio 1000kva 15kv
riassunto
WINLEY offre una linea completa di trasformatori di distribuzione a pad per tre fasi riempiti di liquido che soddisfano gli standard ANSI®/IEEE® applicabili.Con alte tensioni fino a 34,5 kV e potenze fino a 5.000 kVA,È adatto per le occasioni ad alta tensione e di grande capacità, come le sottostazioni elettriche, il consumo di energia industriale, ecc. In scenari ad alto carico e ad alta tensione,i trasformatori immersi in olio hanno prestazioni e stabilità migliori.
Prestazioni
1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2) Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato il trasformatore di potenza S11 a olio immerso, che presenta basse perdite, basso aumento di temperatura e forte capacità di sovraccarico;
5) Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
Dati principali
Tipo di trasformatore | Connessione a un dispositivo di controllo |
Configurazione del trasformatore | Pad riempito di liquido montato |
Tipo di alimentazione del trasformatore | Alimentazione del circuito |
Fase | Tre fasi |
Capacità | 1 MVA (1000 KVA) |
Tensione primaria | 12470GrdY/7200 |
Classe di tensione primaria | Classe 15 kV |
Fasore primario | Wye a terra |
BIL primario | 95 KV |
Voltaggio secondario | 208Y/120 |
Classe di tensione secondaria | 1Classe di.2 kV |
BIL secondaria | 30 KV |
Frequenza | 60 Hz |
Aumento della temperatura | 65°C |
Classe di raffreddamento | KNAN; auto raffreddato |
Tap Changer | Cambiatore a 5 posizioni |
Impedenza (tipica) | 50,75% |
Materiale di avvolgimento | Acciaio |
Indice di temperatura ambiente | 40°C |
Livello sonoro | 58 dBA |
Indice di elevazione | 3300 ft (1000 metri) sopra il livello del mare |
Dimensioni | 89''W x 59'D x 64'H |
Peso | 8200 libbre |
Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
Percentuale di efficienza | 99.20% |
Nessuna perdita di carico (in watt) | +/- 1,300 W |
Perdita di carico totale (in watt) al 100% | +/- 8,500 W |
Caratteristiche standard
I trasformatori montati su pad sono realizzati in potenze da circa 75 a circa 5000 kVA e spesso includono fusibili e

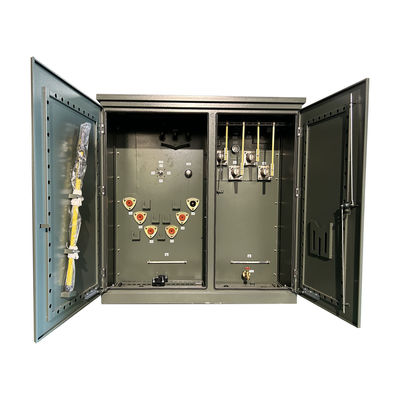

I cavi di alimentazione primari sono collegati con connettori a gomito, che possono essere azionati quando vengono alimentati con un bastone caldo e
consente flessibilità nelle riparazioni e nella manutenzione.
Il nostro trasformatore montato su una pastiglia è progettato e testato in conformità con gli standard del settore, inclusi CSA, ANSI C.57,DOE, e IEEE come applicabile.
Disegni tecnici
Specificità
Capacità nominale | Perdite | Dimensione ((mm) | Peso ((kg) | ||||
Perdita di carico zero ((W) | Perdite durante il carico | W | D | H | Peso dell'olio (L) | Peso totale (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
