| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-500/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità nominale: | 75 KVA-50000 KVA |
|---|---|---|---|
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 208Y/120 |
| Frequenza: | 50/60 hz | Classe di raffreddamento: | KNAN; auto raffreddato |
| Materiale d'avvolgimento: | Di rame \ di alluminio | Materiale: | Lamiera di acciaio del silicio |
| Evidenziare: | 12470v Trasformatore montato su pad,Trasformatore montato sul pad,Trasformatore a tre fasi da 500 kW |
||

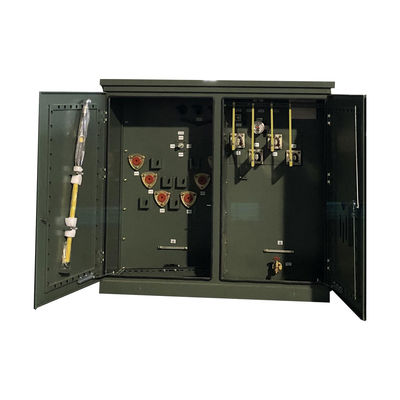

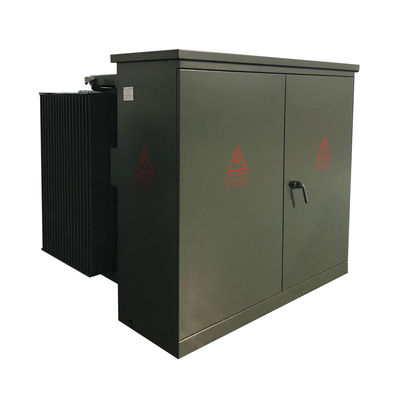

500kva Trasformatore a tre fasi montato su pad Step Down 12470v a 208v
riassunto
Il trasformatore a tre fasi montato su una pastiglia immerge l'interruttore di carico e la fusibile sul lato ad alta tensione del trasformatore con il nucleo e gli avvolgimenti del trasformatore nello stesso serbatoio dell'olio,ha i vantaggi di una struttura avanzata, prestazioni affidabili, risparmio energetico e riduzione dei consumi, utilizzo flessibile, forte adattabilità e vantaggi economici.
Descrizione
Possiamo realizzare questa sottostazione in base alle esigenze degli utenti e dei clienti in base al loro disegno/diagramma di linea singola (SLD) e alle loro esigenze.V..standard IEC62271-200.Il compartimento HV e LV è dotato di funzione completa.
1Il compartimento H.V. ha vari metodi di alimentazione quando si prova l'alimentazione in 1 volta, può anche essere installato con apparecchi di prova H.V. per soddisfare la domanda di prova H.V.
2) Il compartimento del trasformatore può essere scelto tra S11, S13 o altri trasformatori a basso consumo di olio e trasformatori a secco.Il compartimento del trasformatore è dotato di sistemi di raffreddamento e di illuminazione a vento automatici.
3.) Il compartimento a bassa tensione può essere realizzato in base alle esigenze degli utenti, adotta una struttura fissa o assemblata per essere un sistema di alimentazione elettrica, ha molte funzioni come la distribuzione della luce,distribuzione dell'energia, energia reattiva, sperimentazione della potenza elettrica, ecc. per migliorare la qualità della distribuzione dell'energia e soddisfare l'utente.
NormeCaratteristica
1.Cambiamento primario
Cambiatore di punteggio a 15 posizioni.
2)4 posizionamento dell'interruttore di interruzione del carico, può essere azionato con un bastone caldo e consente flessibilità nella riparazione e nella manutenzione.
2.connessione di chiusura
1)I cavi di alimentazione primari sono collegati con connettori a gomito.
2)Poichi di scarico a chiusura esterna con inserti di frenatura.
3)Buschette integrali o non a distacco.
4) Terminazione secondaria Disponibili buscate a fissaggio esterno con NEMA 4 buchi, 6 buchi, 8 buchi, 10 buchi o 12 buchi.
3.dispositivo di protezione
1) Fusibili a baionetta, fusibili limitatori di corrente parziale.
2) Dispositivo di riduzione della pressione di azione automatica.
3) Misuratore del livello di olio.
4) Temperatura dell'olio.
5) Misuratore di pressione e vuoto.
6) Valvola di scarico con campionatore.
7) Classe di distribuzione, arrester per ossidi metallici, da 3 a 36 kV.
8)Classe di distribuzione, arresta lampi di tipo valvola, da 3 a 27 kV.
Disegni tecnici
Specificità
| Capacità nominale | Perdite | Dimensione ((mm) | Peso ((kg) | ||||
| Perdita di carico zero ((W) | Perdite durante il carico | W | D | H | Peso dell'olio (L) | Peso totale (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
