Marchio: | WINLEY |
Numero di modello: | SCB10-5600/35 |
MOQ: | 1 unità |
prezzo: | $10000-$100000 |
Dettagli dell' imballaggio: | Cassa in compensato |
Condizioni di pagamento: | T/T |

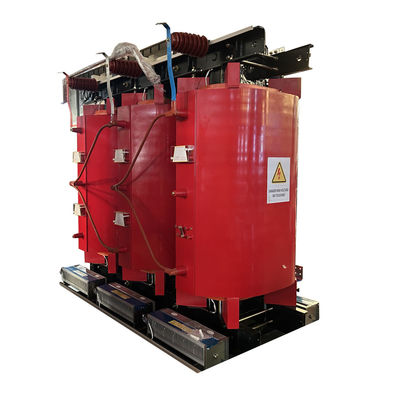

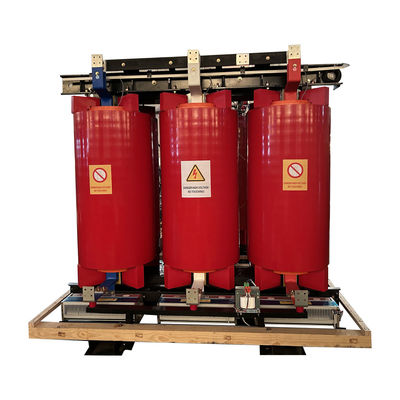

Coili di resina fusa per trasformatori di tipo secco 33kv Step Down Transformer di distribuzione elettrica 5600kva
Caratteristiche del trasformatore a secco
1) resistenza all'umidità e alla corrosione, e può funzionare normalmente al 100% di umidità,soprattutto per lavori in condizioni ambientali estreme.
2) Perdite, scariche locali ridotte, basso rumore e elevata capacità di dissipazione del calore, possono funzionare al 150% del carico nominale.
3) La resistenza meccanica complessiva della bobina fusa è elevata e può resistere a un cortocircuito improvviso.
4) Sicuro, antincendio, senza inquinamento, può essere installato direttamente nel centro di carico.
5) Semplice manutenzione e installazione, bassi costi operativi completi.
caratteristiche strutturali
1)Il nucleo di ferro è costituito da lamiere di acciaio di silicio di alta qualità.La superficie è rivestita con un rivestimento anticorrosione e una buona dissipazione del calore per garantire una bassa perdita e una resistenza alla corrosione del trasformatore.
2) L'avvolgimento ad alta tensione ha un discone continuo con un conduttore a strisce (alumio o rame) e un doppio strato di isolamento.
3)Il avvolgimento a bassa tensione è realizzato in foglio di alluminio o rame e avvolto con un foglio isolante pre-pregnato con resina epossidica.La bobina viene indurita in forno per formare un avvolgimento molto compatto.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Nella camera di fusione a vuoto, la resina viene versata nello stampo per curare e formare una struttura di corpo in FRP ad alta resistenza.

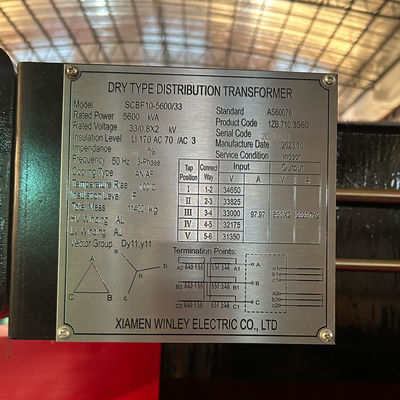

Dati principali
Tipo | Tipo secco, resina fusa |
Numero di modello | SCB10-5600KVA/33~0.4KV |
Fasi | 3 |
Capacità nominale |
5600KVA
|
Tipo di isolamento | F/H |
Metodo di raffreddamento | AN/AF |
Voltaggio primario | 33kv |
Voltaggio secondario | 800 V |
Gruppo vettoriale |
Dy11
|
Distanza di scarico | ± 2 × 2.5 |
Frequenza nominale | 50 Hz/60 Hz |
Aumento della temperatura | 100°C |
Impedenza | 9% |
Perdita di carico | 8870W |
Perdite durante il carico ((120°C) | 55320W |
Materiale di avvolgimento | Alumini o rame |
Tasso IP | IP00 a IP54 |
Peso
|
11500 |
Materiale di base | Acciaio al silicio |
Norme | ANSI,IEC |
Certificato | CE/ISO |
Specificità
Capacità nominale | Alta tensione | Basso | Simbolo di connessione | Non perdita di carico | Perdite durante il carico | Nessuna corrente di carico | Peso | Indipendenza del cortocircuito |
(KVA) | (KV) | Voltaggio | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 - Si '. |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |

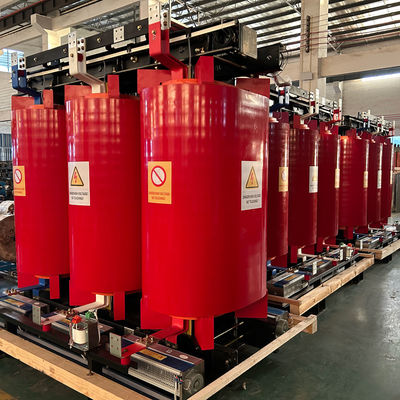

Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
caratteristiche strutturali
1)Il nucleo di ferro è costituito da lamiere di acciaio di silicio di alta qualità.La superficie è rivestita con un rivestimento anticorrosione e una buona dissipazione del calore per garantire una bassa perdita e una resistenza alla corrosione del trasformatore.
2) L'avvolgimento ad alta tensione ha un discone continuo con un conduttore a strisce (alumio o rame) e un doppio strato di isolamento.
3)Il avvolgimento a bassa tensione è realizzato in foglio di alluminio o rame e avvolto con un foglio isolante pre-pregnato con resina epossidica.La bobina viene indurita in forno per formare un avvolgimento molto compatto.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Nella camera di fusione a vuoto, la resina viene versata nello stampo per curare e formare una struttura di corpo in FRP ad alta resistenza.
![]() |
