Luogo di origine: | Cina |
---|---|
Marca: | WINLEY |
Certificazione: | CE,ISO |
Numero di modello: | S-2000/15 |
Quantità di ordine minimo: | 1 unità |
Prezzo: | $5000-$150000 |
Imballaggi particolari: | Cassa in compensato |
Tempi di consegna: | 30 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000 set/mese |
Fase: | tre Fase | Capacità: | 2000KVA |
---|---|---|---|
Tensione primaria: | 600Y/347 o personalizzato | Voltaggio secondario: | 13200GrdY/7620 O su misura |
tipo del trasformatore: | Cuscinetto montato | Aumento della temperatura: | 65°C |
Impedenza (tipica): | 50,75% | Classe di raffreddamento: | KNAN/ONAN |
Evidenziare: | 2Mva Step Up 3Phase trasformatore,Trasformatore elettrico a tre fasi 600V,Trasformatore elettrico a 3 fasi 13200V |

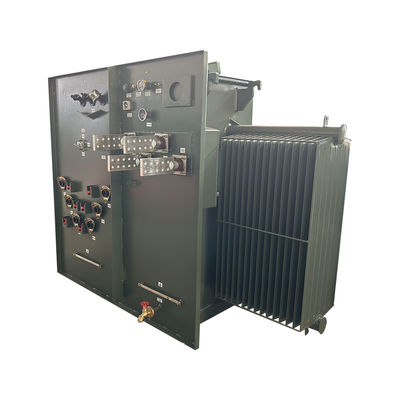

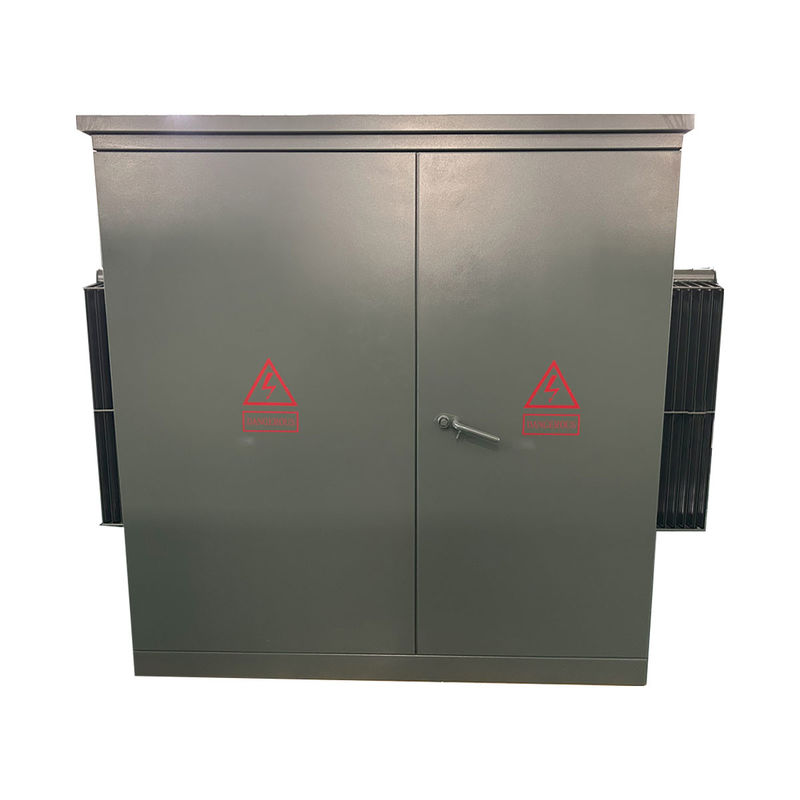

2Mva 2000Kva Step Up Pad Montare trasformatore trifase elettrico da 600V a 13200V
Struttura del prodotto
1) La parte del trasformatore e la parte del gabinetto di comando della variante statunitense, di cui la parte del trasformatore è una struttura completamente sigillata,e l'olio isolante può essere due tipi di olio ad alto punto di accensione o olio ordinario.
2)Il gabinetto di controllo è diviso in una stanza ad alta tensione e una bassa tensione.

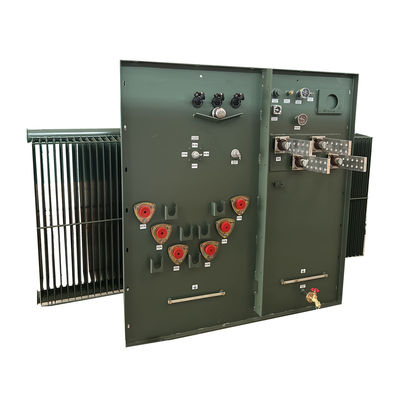

3)La sala ad alta tensione è dotata di: presa del cavo ad alta tensione, arrester fulmini, maniglia di comando dell'interruttore di carico, maniglia dell'interruttore del rubinetto di non eccitazione, fusibile di accensione, valvola di rilascio della pressione,termometro, manometro di pressione, manometro di posizione dell'olio, tappe di riempimento dell'olio, valvole di scarico dell'olio, ecc., interruttori di carico, cambiatori di rubinetto di spegnimento, fusibili a spina, ecc.sono tutti immersi nell'olio del trasformatore insieme al nucleo del trasformatoreIl cavo ad alta tensione e il trasformatore sono collegati da connettori per cavi a gomito.
4) Il lato a bassa tensione può essere installato con interruttori d'aria, trasformatori di corrente, nonché contatori di energia elettrica, ammetri e voltometri,e circuiti di uscita e dispositivi di compensazione della capacità possono essere configurati in base alle esigenze dell'utente.
Dati principali
Tipo di trasformatore | Connessione a un dispositivo di controllo |
Configurazione del trasformatore | Pad riempito di liquido montato |
Tipo di alimentazione del trasformatore | Alimentazione del circuito |
Operazione | Operazione step-up |
Fase | Tre fasi |
Capacità | 2 MVA (2000 KVA) |
Gruppo vettoriale | YnD1 |
Tensione primaria | 600Y/347 |
Classe di tensione primaria | 1Classe di.2 kV |
Fasore primario | Wye-N |
BIL primario | 30 KV |
Voltaggio secondario | 13200GrdY/7620 |
Classe di tensione secondaria | Classe 15 kV |
Fasore secondario | Wye a terra |
BIL secondaria | 95 KV |
Frequenza | 60 Hz |
Aumento della temperatura | 65°C |
Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
Classe di raffreddamento | KNAN; auto raffreddato |
Impedenza (tipica) | 50,0-7,5% |
Tipo di connessione primaria | Fronte diretta |
Tipo di connessione secondaria | Fronte morta |
Classificazione degli interruttori di rottura del carico | 200 ampere, 15 kV |
Localizzazione dell'interruttore di interruzione del carico | Compartimento anteriore ad alta tensione (HV) |
Norme di efficienza | Risponde agli standard DOE 2016 e ANSI/IEEE |
Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
Indice di impulso | N/A |
Fluido isolante | Fluido isolante esterificante di olio vegetale naturale biodegradabile - Fluido non PCB |
Materiale di avvolgimento | Acciaio |
Indice di temperatura ambiente | 40°C |
Livello sonoro | 61 dBA |
Indice di elevazione | 3300 ft (1000 metri) sopra il livello del mare |
Materiale di base | Acciaio orientato al grano |
Materiale del serbatoio | Acciaio rivestito |
Dimensioni/ | 75''W x 74'D x 73'H |
Peso a secco (in olio) * | 4,566 libbre |
Peso totale (riempito di liquido) * | 10,567 libbre |
Percentuale di efficienza | 99.40% |
Nessuna perdita di carico (in watt) | +/- 2,100 W |
Perdita di carico totale (in watt) al 100% | +/- 14,500 W |
Foto di fabbrica
Specificità
Trasformatore a tre fasi montato su una pad | ||||
Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
