| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-100/35 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | una sola fase | Capacità nominale: | 100kVA |
|---|---|---|---|
| Tensione primaria: | 34500GrdY/19920 | Voltaggio secondario: | 240/120V |
| Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F | Impedenza: | 20,4% |
| Materiale di avvolgimento: | Acciaio | Efficienza: | 99,15% |
| Evidenziare: | Trasformatore ad olio monofase da 100 Kva,34Trasformatore montato su una compressa di olio da 0,5 kW |
||

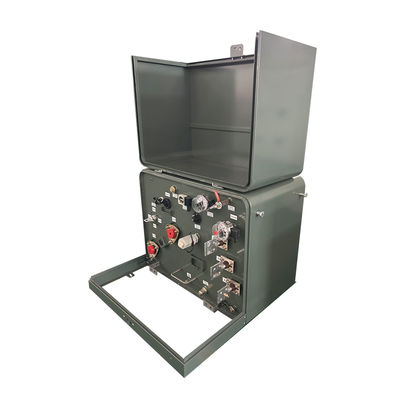

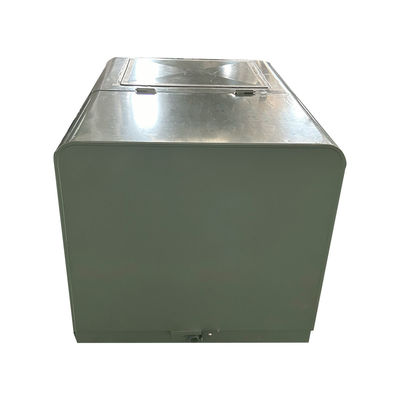

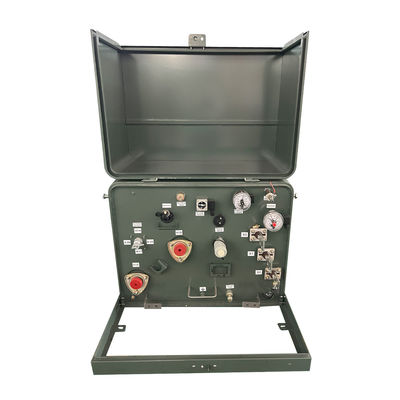

100Kva Pad monofase montato trasformatore olio immerso distribuzione di potenza elettrica da 34.5Kv a 240v
Caratteristica di prestazione
1) Sottostazione di trasformer combinato, la parte superiore del gabinetto è dotata di una struttura in lana di roccia con pinza in piastra di acciaio e condotto di ventilazione,può ridurre efficacemente la radiazione solare e garantire la dissipazione del calore.
2)La superficie dell'intero guscio del gabinetto è spruzzata da una base speciale e da una vernice che ha una forte capacità anticorrosione.
3) L'interno può essere suddiviso rispettivamente in camera ad alta tensione, camera trasformatrice e camera a bassa tensione.
4) Inoltre è dotato di un dispositivo di scarico automatico di controllo della temperatura per garantire l'intervallo di temperatura.
5)Ogni unità dispone di un sistema di controllo, di display e di illuminazione carichi.
6)Le apparecchiature sono conformi ai requisiti di protezione IP33, hanno una progettazione, una struttura e una tecnologia ragionevoli, una buona qualità e una facile manutenzione.
Dati principali
| Tipo di trasformatore | Montaggio a pad, tipo di compartimento I e II |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Polarità | Additivo |
| Fase | Fase singola |
| Capacità | 100 KVA |
| Gruppo vettoriale | II6 |
| Tensione primaria | 34500GrdY/19920 |
| Classe di tensione primaria | Classe 35 kV |
| Fasore primario | Wye a terra |
| BIL primario | 150 KV |
| Voltaggio secondario | 240/120 (L-N-L) per la distribuzione di 120/240V |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Doppia avvolgimento monofase |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Classificazione dell'interruttore | 200 ampere, 35 kV |
| Impedenza | 20,4% Tipico |
| Tipo di connessione primaria | Fronte morta |
| Accordo di risoluzione primario | Accordo ANSI di tipo I |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Livello sonoro | 51 dBA |
| Dimensioni* | 36.5''-W x 42.5''-D x 36''-H |
| Peso totale (riempito di liquido) * | 2,024.36 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Efficienza | 99.00% |
Caratteristica
1)Due pozzi universali ad alta tensione a chiusura esterna per l'alimentazione in anello o un pozzo a chiusura esterna per l'alimentazione radiale
2)Tre buscate a bassa tensione con guinzaglio di rame a filo, con terminale neutro completamente isolato e cintura a terra rimovibile, fissate esternamente
3)Monte per buste in rilievo; fondo del compartimento dell'olio inserito
Dispositivi di sollevamento in acciaio inossidabile a filo
4)Dispositivo automatico di sollevamento della pressione
5)Olio minerale di qualità elettrica con inibitore dell'ossidazione
6)Capota rimovibile con perni e barili di cerniera in acciaio inossidabile resistenti alla corrosione
7)Contenitore in acciaio tenero e sbarramento staccabile fissato con hardware in acciaio inossidabile
8)Sostanza di montaggio dell'accessorio del pannello anteriore;
9)superfici superiori a cupola sul cofano e sul compartimento dell'olio per evitare la ritenzione d'acqua
10)Stagno di riempimento dell'olio/taglio di livello dell'olio; tappo di scarico dell'olio; disposizioni per la messa a terra del serbatoio
11)Insieme di bloccaggio resistente alla corrosione con bullone di sicurezza a penta-testa, dadi galleggianti e lucchetto
12)Denominazioni deccali o stampate
13) Targa di alluminio anodizzato con incisione laser
14) Risponde o supera gli attuali standard ANSI, IEEE, NEMA, CSA e DOE, se applicabili
Specificità
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegno
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
