| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-75/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | Fase singola | Capacità nominale: | 75kVA |
|---|---|---|---|
| Tensione primaria: | 13800GrdY/7968 O su misura | Voltaggio secondario: | 208Y/120 |
| Classe di raffreddamento: | KNAN; auto raffreddato | Impedenza: | 20,4% |
| Materiale di avvolgimento: | Acciaio | Efficienza: | 99,15% |
| Evidenziare: | Trasformatore montato su pad 13.8Kv,Trasformatore Step Down 75Kva,Trasformatore monofase 208v |
||

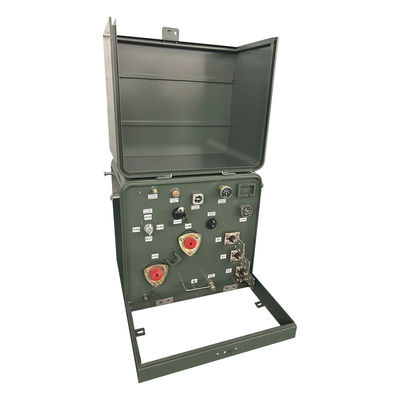

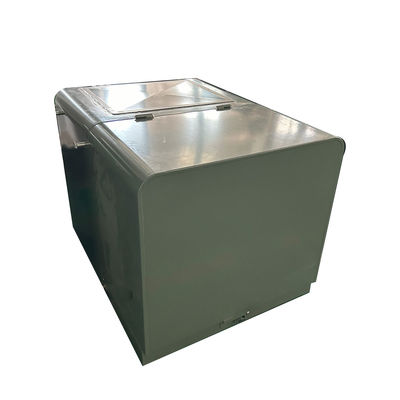

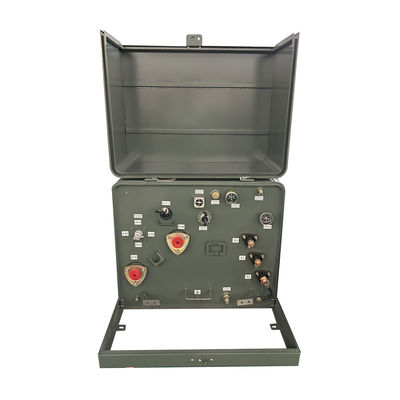

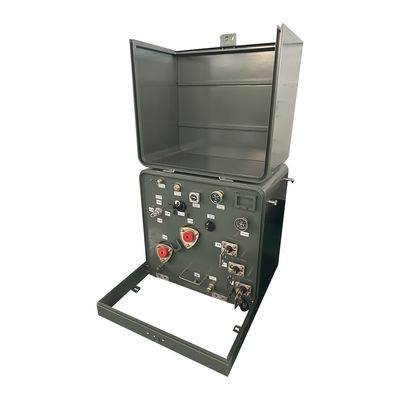

Trasformatore montaggio a pad singolo fase, passo in basso da 75Kva a 13,8Kv a 208v
Caratteristica
Sistema di qualità certificato ISO 9001
Risponde allo standard di efficienza energetica DOE o supera gli standard ANSI/IEEE e NEMA
Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
Piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
1Dispositivo di sollevamento della pressione
2. Disposizioni di riempimento e scarico del liquido
3- Targa con nome inciso al laser
4Tasca di blocco galleggiante per un facile allineamento
5. Denominazioni delle buste deccali
6.Coperchio del serbatoio a cupola saldato
7.Clicca qui per ottenere i disegni del trasformatore
8. Strisce di manipolazione di materiale non corrosivo
9- Serbatoio coronato.
10Scala rimovibile
11Porta a cerniera con cerniere e barili in acciaio inossidabile
12. cintura di terra da X2 a terra del serbatoio
13. pozzi di buccia HV per i connettori del gomito anteriore morti
14. pozzi di carica ad alta tensione-200A e di carica a bassa tensione
Foto di fabbrica
1) Sottostazione di trasformer combinato, la parte superiore del gabinetto è dotata di una struttura in lana di roccia con pinza in piastra di acciaio e condotto di ventilazione,può ridurre efficacemente la radiazione solare e garantire la dissipazione del calore.
2)La superficie dell'intero guscio del gabinetto è spruzzata da una base speciale e da una vernice che ha una forte capacità anticorrosione.
3) L'interno può essere suddiviso rispettivamente in camera ad alta tensione, camera trasformatrice e camera a bassa tensione.
4) Inoltre è dotato di un dispositivo di scarico automatico di controllo della temperatura per garantire l'intervallo di temperatura.
5)Ogni unità dispone di un sistema di controllo, di display e di illuminazione carichi.
6)Le apparecchiature sono conformi ai requisiti di protezione IP33, hanno una progettazione, una struttura e una tecnologia ragionevoli, una buona qualità e una facile manutenzione.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Operazione | Operazione di scadenza |
| Fase | Tre fasi |
| Capacità | 75 KVA |
| Gruppo vettoriale | - Sì, sì. |
| Tensione primaria | 13800GrdY/7968 |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Wye a terra |
| BIL primario | 95 KV |
| Voltaggio secondario | 208Y/120 |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Wye-N |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Classificazione degli interruttori di rottura del carico | 200 ampere, 15 kV |
| Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Livello sonoro | 51 dBA |
| Portello di accesso al coperchio del serbatoio | N/A |
| Dimensioni* | 61"W x 43"D x 69"H |
| Peso a secco (in olio) * | 730 libbre |
| Peso totale (riempito di liquido) * | 2, 160 libbre |
| Percentuale di efficienza | 990,10% |
Specificità
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegno
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
