| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-25/12.47 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Tipo di trasformatore: | di larghezza superiore a 20 mm | Capacità: | 10 KVA |
|---|---|---|---|
| Metodo di raffreddamento: | SU UN; Auto-raffreddato | Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F |
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 120/240V (L-N-L) |
| Frequenza: | 50/60 Hz | Materiale di avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore montato su palo 10Kva,Trasformatore montato su palo 12,47KV |
||

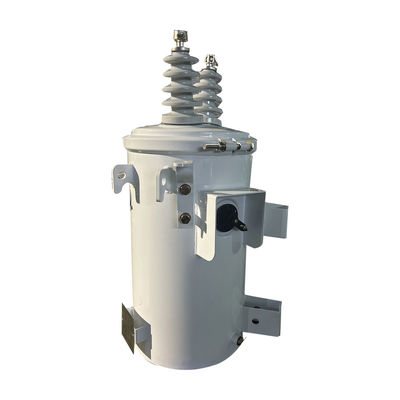

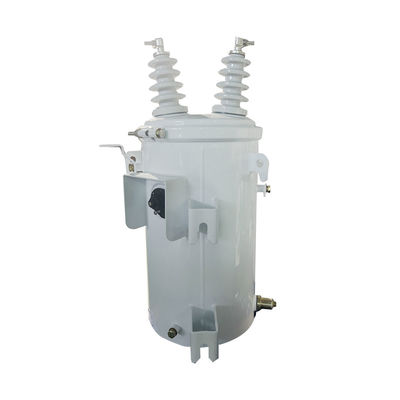

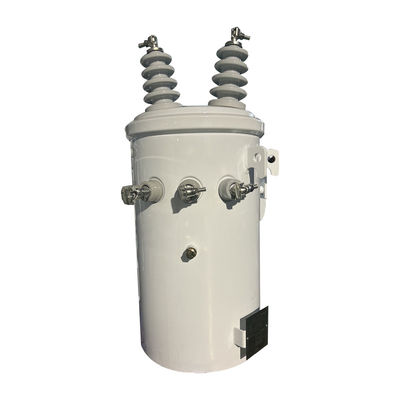

ANSI IEEE Standard Transformatore monofase montato su palo 10Kva 25kva 37.5kva 50kva 12.47KV
Il trasformatore è una struttura di tenuta a cilindro, con dispositivi di messa a terra, ganci, manopole di supporto conformi alla norma ANSI e una o due buste ad alta tensione sul coperchio.busta a bassa tensione sulla parete del serbatoio e del sigilloIl cambiatore del rubinetto deve essere regolato in base alle istruzioni dopo la disattivazione.
Caratteristica standard
1. buste ad alta tensione
Il materiale principale delle buste ad alta tensione è la porcellana e il suo ruolo principale è quello di collegare le bobine ad alta tensione e le linee esterne ad alta tensione, la protezione dell'isolamento,protezione contro le intrusioni esterne, conduzione del calore e dissipazione del calore, ecc., per garantire il normale funzionamento e la sicurezza del trasformatore.
2. Busta a bassa tensione
Esistono due tipi di buste a bassa tensione: tipo spata e tipo clip.
3Valvola di riempimento dell'olio
Il ruolo della valvola di riempimento dell'olio del trasformatore monopolato su palo monofase è quello di riempire l'olio isolante nel serbatoio.
4Valvola di scarico dell'olio con campionatore
La valvola di scarico dell'olio e il campionatore del trasformatore monopolato su un palo monofase sono utilizzati per scaricare aria e umidità, rimuovere sedimenti e impurità,garantire la qualità e le prestazioni dell'olio all'interno del trasformatoreNel frattempo, possiamo raccogliere campioni di olio per analisi e test.
5Valvola di sollevamento della pressione
La valvola di sollevamento della pressione del trasformatore monopalvo monofase è utilizzata principalmente per proteggere il funzionamento sicuro del trasformatore, mantenere le normali condizioni di lavoro,e regolare la pressione del gas all'interno del trasformatore per garantire la sua stabilità e affidabilità.
6- Interruttore di luci.
L'arrestatore di illuminazione protegge il trasformatore da ondate di corrente causate da fulmini, interruttori e altre fonti HV.Sconta le ondate di alta tensione con la messa a terra per evitare l'impatto diretto del trasformatore stesso.
7. Fusione di corrente interna
Il fusibile viene utilizzato per limitare il danneggiamento dell'avvolgimento del trasformatore in caso di correnti di sovraccarico.
8Interruttore
Un interruttore secondario e' sopra la bobina all'interno del serbatoio e qui c'e' la maniglia di funzionamento, il ripristino del sovraccarico e la luce di segnale.protezione della leva a basso tenore di olio, e permettendo a una percentuale di energia di passare attraverso l'interruttore per ripristinare il servizio quando si scatena.
Dati principali
| Capacità nominale | KVA | 10 |
| Numero di fase | ~ | Fase singola |
| Voltaggio primario | V. | 12470GrdY/7200 |
| Voltaggio secondario | V. | 240/120 |
| Gruppo vettoriale | ~ | II0 |
| Tipo di scarico | ~ | interruzione del circuito |
| Distanza di scarico | % | ±2*2,5% (5 tocchi) |
| Metodo di raffreddamento | ~ | ONAN |
| Frequenza nominale | Hz | 60 |
| Classe di isolamento | ~ | A |
| Aumento della temperatura | K. | 45 |
| Perdite fuori carico | W | 151 |
| Perdite di carico (75°C) | W | 188 |
| Impedenza | % | 2 |
| Materiale di avvolgimento | ~ | di rame |
| Materiale di base | ~ | acciaio al silicio |
| Fluidi isolanti | ~ | Olio minerale |
| Materiale di alloggiamento | ~ | acciaio rivestito |
| Condizione di servizio | ~ | all'aperto |
| Livello del mare | m | ANSI |
| Norme | ~ | ≤ 1000 |
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
