| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-3500/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 3750 KVA |
|---|---|---|---|
| Tensione primaria: | 13800V | Voltaggio secondario: | 480Y/277 |
| Gruppo vettoriale: | Dyn1 | Aumento della temperatura: | 65°C |
| Impedenza (tipica): | 50,75% | Frequenza: | 60 hertz |
| Evidenziare: | 3750 Trasformatore montato su KVA Pad,Trasformatore montato su pad 480V,Trasformatore a tre fasi 13 |
||

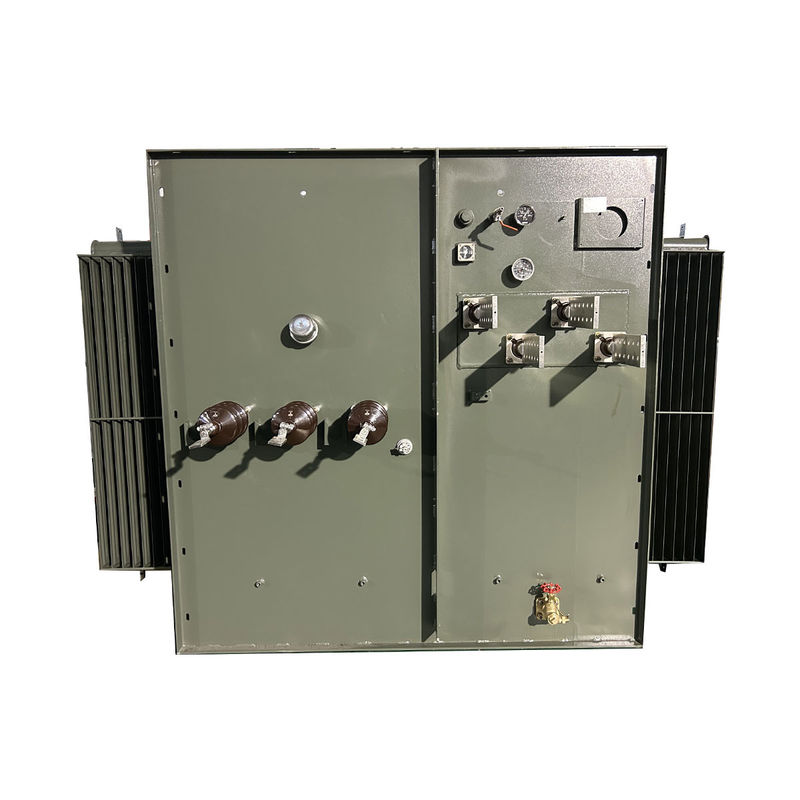

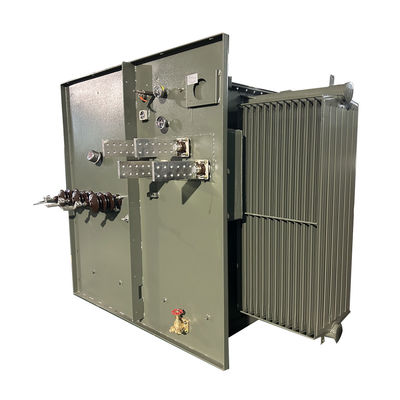

2500Kva 3750 Kva Trasformatore a tre fasi montato su pad Step Down 13,8KV a 480V

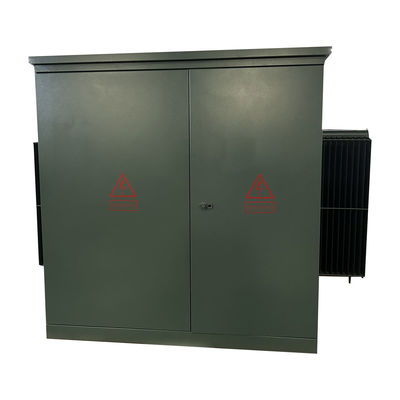

Un trasformatore montato su un cuscinetto è un trasformatore di distribuzione di energia elettrica montato a terra in un armadio in acciaio chiuso e montato su un cuscinetto di cemento.Poiché tutti i punti di connessione alimentati sono saldamente racchiusi in un alloggiamento metallico a terra, un trasformatore padmount può essere installato in luoghi che non hanno spazio per un recinto recintato.
Dati principali
| dati relativi alle specifiche | |||
| - No, no, no, no. | Informazioni dettagliate | Unità | Specificità |
| 1 | Tipo | ~ | montato su una pastiglia, alimentato in loop |
| 2 | Capacità nominale | KVA | 3750 |
| 3 | Numero di fase | ~ | 3 |
| 4 | Voltaggio primario | V. | 13800Delta. |
| 5 | Busti primari | ~ | 600A di buccia |
| 6 | Voltaggio secondario | V. | 480Y/277 |
| 10 | Metodo di raffreddamento | ~ | ONAN |
| 11 | Frequenza nominale | Hz | 60 |
| 12 | Gruppo vettoriale | ~ | Dyn1 |
| 13 | Classe di isolamento | ~ | A |
| 14 | Aumento della temperatura | K. | 65 |
| 15 | Perdite fuori carico | W | 3610 |
| 16 | Perdite durante il carico (75°C) | W | 27300 |
| 17 | Impedenza | % | 7.5 |
| 18 | Materiale di avvolgimento | ~ | di rame o di alluminio |
| 19 | Materiale di base | ~ | acciaio al silicio |
| 20 | Materiale di raffreddamento | olio minerale | |
| 21 | Materiale di alloggiamento | ~ | Acciaio inossidabile 304 |
| 22 | Colore dell'alloggiamento | ~ | verde di munsell |
| 23 | Condizione di servizio | ~ | all'interno o all'esterno |
| 24 | Livello del mare | M | ≤ 1000 |
| 25 | Norme | ~ | ASNI |
Caratteristica
• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.

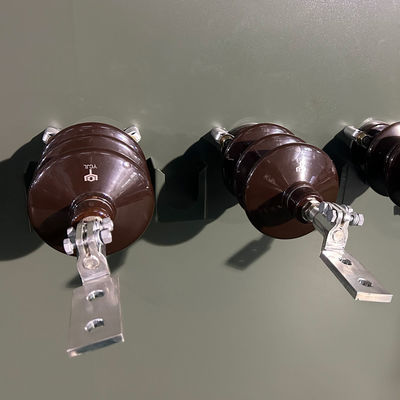

• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo
la porta a bassa tensione è aperta.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità superiore al 2,5%
e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) in trasformatore
copertura del serbatoio.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• progettati, fabbricati e testati in conformità
con le ultime norme ANSI
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
