| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-225/12.47 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 225 KVA |
|---|---|---|---|
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 480Y/277 |
| Classe di raffreddamento: | KNAN; auto raffreddato | Materiale di avvolgimento: | di rame |
| Impedenza (tipica): | 50,75% | Efficienza: | 99,00% |
| Evidenziare: | Trasformatore elettrico immerso nell'olio a 3 fasi,Trasformatore elettrico immerso in olio da 225 Kva,Trasformatore elettrico 480V |
||

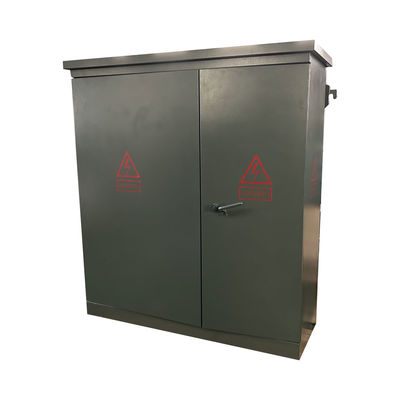

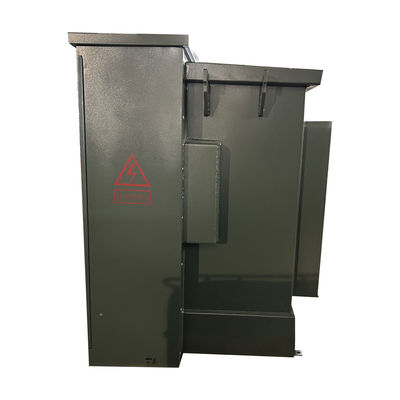

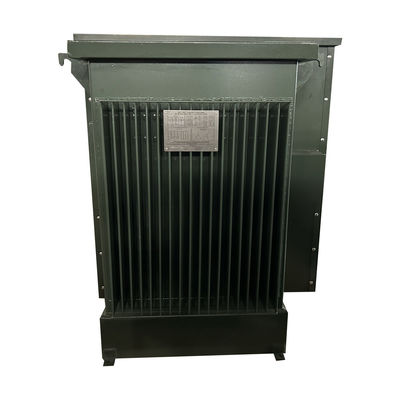

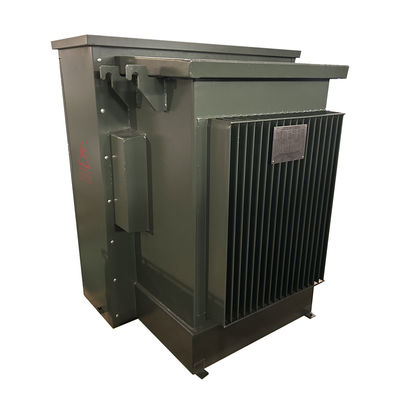

225 Kva Pad a tre fasi Transformatore elettrico immerso in olio Step Down da 12,47 KV a 480 V
Descrizione
Possiamo realizzare questa sottostazione in base alle esigenze degli utenti e dei clienti in base al loro disegno/diagramma di singola linea (SLD) e alle loro esigenze. Progettiamo e produciamo questa sottostazione secondo lo standard internazionale IEC1330,H.V..norma IEC 62271-200.
Il compartimento HV e LV ha completato la funzione.
1) Il compartimento H.V. ha vari metodi di alimentazione quando si prova l'alimentazione in 1 volta, può anche essere installato con apparecchi di prova H.V. per raggiungere la domanda di prova H.V.
2) Il compartimento del trasformatore può essere scelto S11, S13 o altro trasformatore a basso consumo di olio e trasformatore a secco.Il compartimento del trasformatore è dotato di sistemi di raffreddamento e di illuminazione a vento automatici.
3.) Il compartimento a bassa tensione può essere realizzato in base alle esigenze degli utenti, adotta una struttura fissa o assemblata per essere un sistema di alimentazione elettrica, ha molte funzioni come la distribuzione della luce,distribuzione dell'energia, energia reattiva, sperimentazione della potenza elettrica, ecc. per migliorare la qualità della distribuzione dell'energia e soddisfare l'utente.
Questo corpo di sottostazione ha principalmente materiale metallico, materiale in acciaio inossidabile, materiale non metallico... che può essere scelto da utenti e clienti
Questa sottostazione è un'importante unità di distribuzione e alimentazione dell'energia nella rete elettrica dei cavi.distribuzione.. è utilizzato in 3 fasi AC 50Hz e corrente nominale max 1600KVA trasformatore. È ampiamente utilizzato nelle imprese industriali e minerarie, quartieri residenziali, ospedale, centro commerciale,edifici e altri sistemi di distribuzione.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Operazione | Operazione di scadenza |
| Fase | Tre fasi |
| Capacità | 225 KVA |
| Gruppo vettoriale | - Sì, sì. |
| Tensione primaria | 12470GrdY/7200 |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Wye a terra |
| BIL primario | 95 KV |
| Voltaggio secondario | 480Y/277 |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Wye-N |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Capacità di fluidi (olio) * | 126 galloni |
| Peso del liquido (olio) * | 970 libbre |
| Materiale di avvolgimento | di rame |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 55 dBA |
| Altezza (altitudine) | 3300 piedi sopra il livello del mare |
| Materiale di base | Acciaio orientato al grano |
| Materiale del serbatoio | Acciaio rivestito |
| Materiale per armadi | Acciaio rivestito |
| Materiale della piattaforma di base | Acciaio rivestito |
| Dimensioni* | 61'' W x 49' D x 69' H |
| Peso a secco (in olio) * | 1, 463 libbre |
| Peso totale (riempito di liquido) * | 3,420 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Percentuale di efficienza | 99.00% |
| Nessuna perdita di carico (in watt) | +/- 400 W |
| Perdita di carico totale (in watt) al 100% | +/- 2,300 W |
| Perdita di carico totale (in watt) al 100% | +/- 2,700 W |
Caratteristica
• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.
• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo
la porta a bassa tensione è aperta.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità superiore al 2,5%
e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) in trasformatore
copertura del serbatoio.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• progettati, fabbricati e testati in conformità
con le ultime norme ANSI
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
