| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-50/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | una sola fase | Capacità nominale: | 50KVA o su misura |
|---|---|---|---|
| Tensione primaria: | 12470GrdY/7200 | Voltaggio secondario: | 240/120 |
| Aumento della temperatura: | 65°C | Classe di raffreddamento: | ONAN |
| Materiale di avvolgimento: | Acciaio | Efficienza: | 99,00% |
| Evidenziare: | 99.00% Trasformatore montato su pad,Trasformatore montato su pad 12.47Kv,Trasformatore monofase da 50 KVA |
||

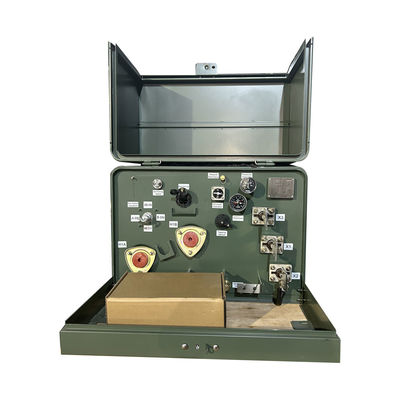

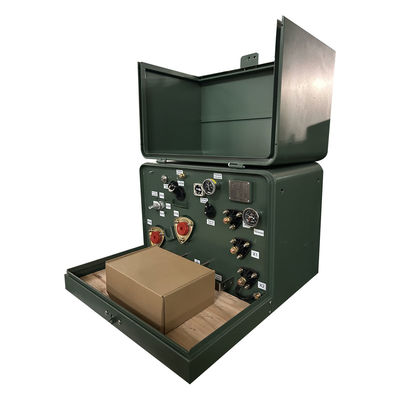

50Kva Transformatore monofase montato su pad scendere da 12,47Kv a 208V
Il trasformatore monofase è un trasformatore di distribuzione immerso nell'olio.Il trasformatore tradizionale è progettato in un guscio di tipo scatola.basso rumore, basse perdite, sicurezza e affidabilità. È ampiamente utilizzato nei quartieri residenziali, nei centri commerciali, negli ospedali, nei parchi, nelle scuole, ecc.disponibile in alimentazione a circuito o a alimentazione radiale, e sono a terra, soddisfano o superano gli standard ANSI/CSA/IEEE.
Dati principali
| Tipo di trasformatore | Per il tipo di apparecchiatura di cui all'allegato I, parte B, punto 2, lettera a), del regolamento (CE) n. 715/2009 |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Fase singola |
| Capacità | 50 KVA |
| Gruppo vettoriale | II6 |
| Tensione primaria | 12470GrdY/7200 |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Wye a terra |
| BIL primario | 95 KV |
| Voltaggio secondario | 120/240 (L-N-L) |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Doppia avvolgimento monofase |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Impedenza | 2% Tipico |
| Materiale di avvolgimento | Acciaio |
| Dimensioni* | 34.25''-W x 37.4''-D x 25.2''-H |
| Peso a secco (in olio) * | 5070,05 libbre |
| Peso totale (riempito di liquido) * | 1432.98 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Efficienza | 99.00% |
| Nessuna perdita di carico (in watt) * | +/- 176 W |
| Perdita di carico (in watt) * | +/- 650 W |
Caratteristica
• soddisfa o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A
Foto di fabbrica
Specificità
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegno
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
