| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-2500/13 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 2500KVA |
|---|---|---|---|
| Tensione primaria: | 13200V | Voltaggio secondario: | 480Y/277 |
| Gruppo di vettore: | Dyn1 | Aumento della temperatura: | 65°C |
| Impedenza (tipica): | 50,75% | Frequenza: | 60 hertz |
| Evidenziare: | Trasformatore montato su pad 2500Kva,Sottostazione di distribuzione 13200V,Sottostazione di distribuzione a 3 fasi |
||

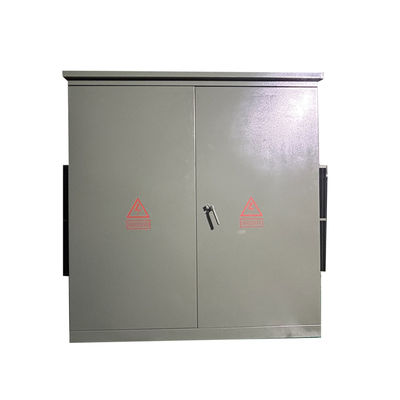

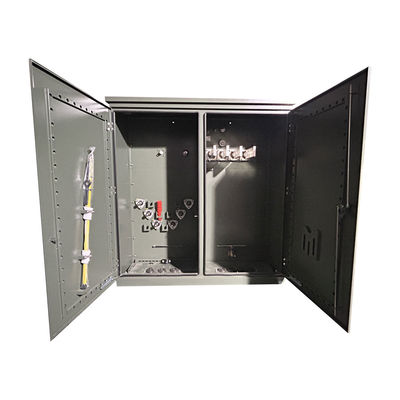

Sottostazione di distribuzione di energia a tre fasi montata su un trasformatore da 13200V a 480V 2500 Kva
Prestazioni
1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2) Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato il trasformatore di potenza S11 a olio immerso, che presenta basse perdite, basso aumento di temperatura e forte capacità di sovraccarico;
5) Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
6) Il connettore del cavo 200A può essere collegato e scollegato sotto carico e può essere utilizzato come interruttore di carico in caso di emergenza.
7) L'avvolgimento adotta la connessione Dyn11 e il nucleo di ferro adotta una struttura trifase a quattro colonne, in modo che il prodotto possa funzionare sotto qualsiasi carico asimmetrico e il punto neutro non si allontani,la tensione è stabile, la qualità dell'alimentazione è elevata, l'armadio si riscalda, il rumore è basso e le prestazioni di protezione da fulmini sono buone;
8) Il gabinetto adotta un design anti-corrosione e un trattamento speciale di vernice a spruzzo, bello e nuovo, adatto a vari ambienti e raggiunge l'effetto di abbellire la città.
Dati principali
| Fase | Tre fasi |
| Capacità | 2500 KVA |
| Gruppo vettoriale | YnD1 |
| Tensione primaria | 480Y/277 |
| Classe di tensione primaria | 1Classe di.2 kV |
| Fasore primario | Wye-N |
| BIL primario | 30 KV |
| Voltaggio secondario | 13200GrdY/7620 |
| Classe di tensione secondaria | Classe 15 kV |
| Fasore secondario | Wye a terra |
| BIL secondaria | 95 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza (tipica) | 50,75% |
| Classificazione degli interruttori di rottura del carico | 200 ampere, 15 kV |
| Localizzazione dell'interruttore di interruzione del carico | Compartimento anteriore ad alta tensione (HV) |
| Norme di efficienza | Risponde agli standard DOE 2016 e ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 61 dBA |
| Indice di elevazione | 3300 ft (1000 metri) sopra il livello del mare |
| Materiale di base | Acciaio orientato al grano |
| Materiale del serbatoio | Acciaio rivestito |
| Peso a secco (in olio) * | 4,566 libbre |
| Peso totale (riempito di liquido) * | 10,567 libbre |
| Percentuale di efficienza | 990,10% |
| Nessuna perdita di carico (in watt) | +/- 2,100 W |
| Perdita di carico totale (in watt) al 100% | +/- 14,500 W |
Caratteristica
• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.
• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo
la porta a bassa tensione è aperta.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità superiore al 2,5%
e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) in trasformatore
copertura del serbatoio.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• progettati, fabbricati e testati in conformità
con le ultime norme ANSI
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti secondo il disegno o le esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
