| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | SCB10-6500/35 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | Tre. | Capacità nominale: | 6500KVA o personalizzato |
|---|---|---|---|
| Metodo di raffreddamento: | AN/AF | Frequenza: | 50/60 Hz |
| Livello di isolamento: | F/H | Materiale di avvolgimento: | Aluminici |
| Gruppo vettoriale: | Dyn11 | Aumento della temperatura: | 100℃ |
| Evidenziare: | Trasformatore a bobina fusa,6500K Trasformatore a secco,Trasformatore a bobina fusa 33KV |
||

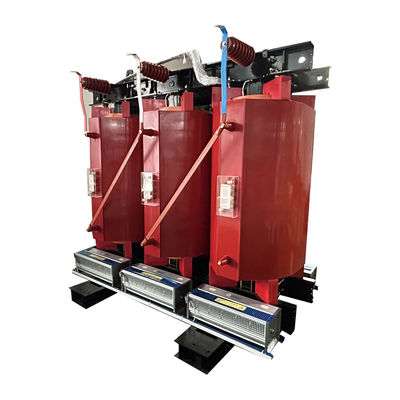

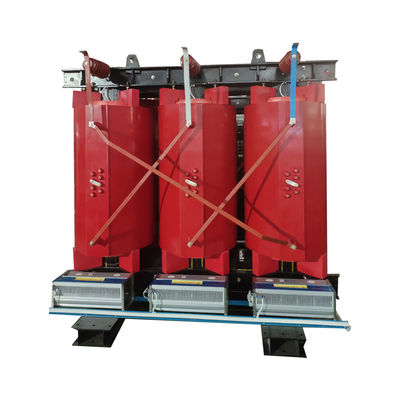

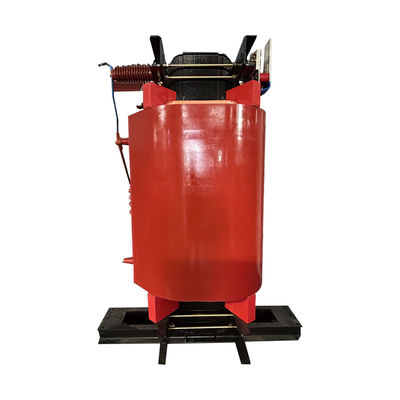

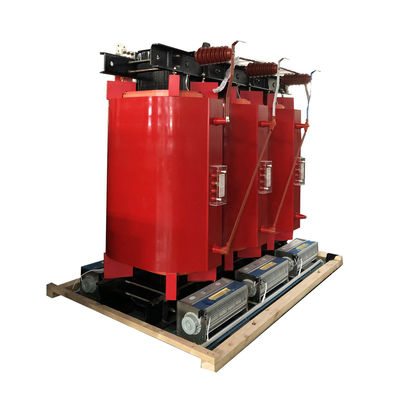

6500K Trasformatore a tre fasi di tipo secco bobina fusa Step Up Transformer 33KV
Caratteristiche del trasformatore a secco
1)Capacità di resistenza all'umidità e alla corrosione e di funzionamento normale al 100% di umidità,soprattutto per lavori in condizioni ambientali estreme.
2) Perdite ridotte, scariche locali ridotte, basso rumore e elevata capacità di dissipazione del calore, possono funzionare al 150% del carico nominale.
3) La resistenza meccanica complessiva della bobina fusa è elevata e può resistere a un cortocircuito improvviso.
4) Sicuro, antincendio, senza inquinamento, può essere installato direttamente nel centro di carico.
5)Semplice manutenzione e installazione, bassi costi operativi completi.

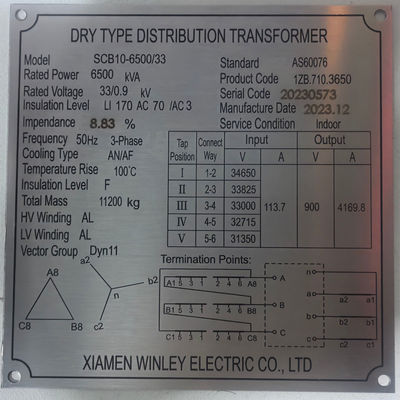

Dati principali
| Dati relativi alle specifiche dei trasformatori da 6500 kVA | |||
| - No, no, no, no. | Informazioni dettagliate | Unit | Specificità |
| 1 | Tipo | ~ | tipo secco, resina fusa |
| 2 | Capacità nominale | KVA | 6500 |
| 3 | Compiti | ~ | Servizio continuo |
| 4 | Numero di fase | ~ | 3 |
| 5 | Voltaggio primario | V. | 33000 |
| 6 | Voltaggio secondario | V. | 900 |
| 7 | Tipo di scarico | ~ | fuori circuito |
| 8 | Distanza di scarico | % | ± 2*2,5% |
| 9 | Metodo di raffreddamento | ~ | AN/AF |
| 10 | Frequenza nominale | Hz | 50 |
| 11 | Gruppo vettoriale | ~ | Dyn11 |
| 12 | Classe di isolamento | ~ | F |
| 13 | Aumento della temperatura | °C | 100 |
| 14 | Impedenza | % | 9 |
| 15 | Perdita di carico | W | 10930 |
| 16 | Perdite durante il carico ((120°C) | W | 55320 |
| 17 | Materiale di avvolgimento | ~ | Aluminici |
| 18 | Materiale di base | ~ | Acciaio al silicio |
Disegni del prodotto
Specificità
| Capacità nominale | Alta tensione | Basso | Simbolo di connessione | Non perdita di carico | Perdite durante il carico | Nessuna corrente di carico | Peso | Indipendenza del cortocircuito |
| (KVA) | (KV) | Voltaggio | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | - Si '. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Foto di fabbrica
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
