| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-5000/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 5000KVA |
|---|---|---|---|
| Tensione primaria: | 13800V | Voltaggio secondario: | 480Y/277 |
| Gruppo vettoriale: | Dyn1 | Aumento della temperatura: | 65°C |
| Impedenza (tipica): | 50,75% | Materiale di avvolgimento: | Aluminici |
| Evidenziare: | Tipo di olio Trasformatore 5000kva,13.8kv Trasformatore elettrico a olio,Trasformatore montato su pad 5000KVA |
||

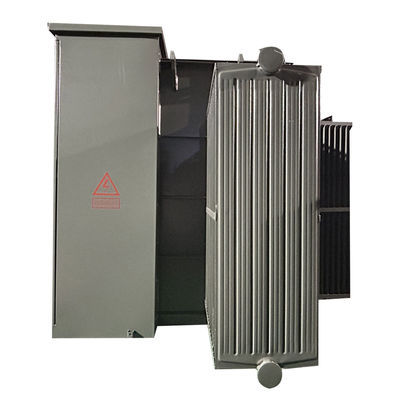

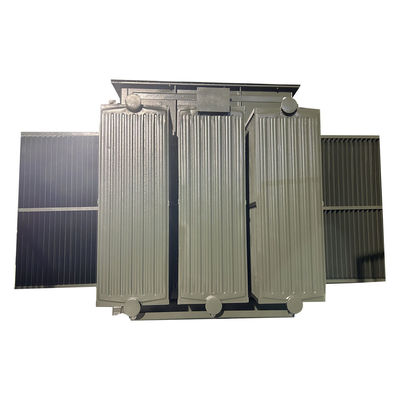

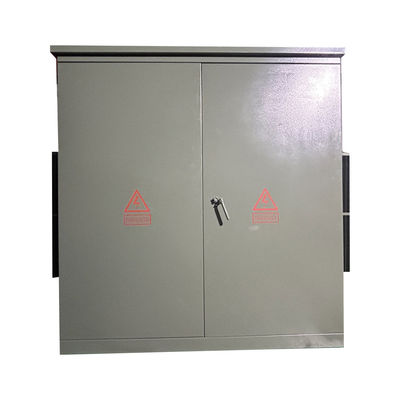

13.8kv Trasformatore a olio elettrico a tre tre fasi montato su pad 5000kva
Prestazioni
1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2) Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato il trasformatore di potenza S11 a olio immerso, che presenta basse perdite, basso aumento di temperatura e forte capacità di sovraccarico;
5) Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
6) Il connettore del cavo 200A può essere collegato e scollegato sotto carico e può essere utilizzato come interruttore di carico in caso di emergenza.
7) L'avvolgimento adotta la connessione Dyn11 e il nucleo di ferro adotta una struttura trifase a quattro colonne, in modo che il prodotto possa funzionare sotto qualsiasi carico asimmetrico e il punto neutro non si allontani,la tensione è stabile, la qualità dell'alimentazione è elevata, l'armadio si riscalda, il rumore è basso e le prestazioni di protezione da fulmini sono buone;
8) Il gabinetto adotta un design anti-corrosione e un trattamento speciale di vernice a spruzzo, bello e nuovo, adatto a vari ambienti e raggiunge l'effetto di abbellire la città.
Dettagli del prodotto
Dati principali
| dati relativi alle specifiche | |||
| - No, no, no, no. | Informazioni dettagliate | Unità | Specificità |
| 1 | Tipo | ~ | montato su una pastiglia, alimentato in loop |
| 2 | Capacità nominale | KVA | 5000 |
| 3 | Numero di fase | ~ | 3 |
| 4 | Voltaggio primario | V. | 13800Delta. |
| 5 | Busti primari | ~ | 600A di buccia |
| 6 | Voltaggio secondario | V. | 480Y/277 |
| 10 | Metodo di raffreddamento | ~ | ONAN |
| 11 | Frequenza nominale | Hz | 60 |
| 12 | Gruppo vettoriale | ~ | Dyn1 |
| 13 | Classe di isolamento | ~ | A |
| 14 | Aumento della temperatura | K. | 65 |
| 15 | Perdite fuori carico | W | 4310 |
| 16 | Perdite durante il carico (75°C) | W | 31000 |
| 17 | Impedenza | % | 7.5 |
| 18 | Materiale di avvolgimento | ~ | di rame o di alluminio |
| 19 | Materiale di base | ~ | acciaio al silicio |
| 20 | Materiale di raffreddamento | olio minerale | |
| 21 | Materiale di alloggiamento | ~ | Acciaio inossidabile 304 |
| 22 | Colore dell'alloggiamento | ~ | verde di munsell |
| 23 | Condizione di servizio | ~ | all'interno o all'esterno |
| 24 | Livello del mare | M | ≤ 1000 |
| 25 | Norme | ~ | ASNI |
Struttura del prodotto
1) La parte del trasformatore e la parte del gabinetto di comando della variante statunitense, di cui la parte del trasformatore è una struttura completamente sigillata,e l'olio isolante può essere due tipi di olio ad alto punto di accensione o olio ordinario.

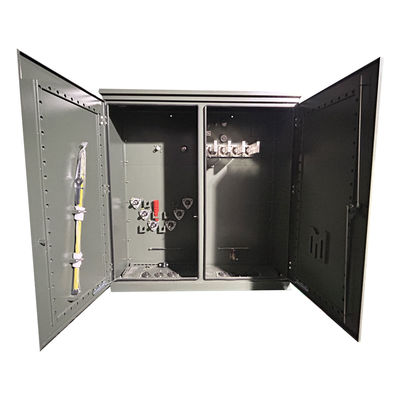

2)Il vano di controllo è diviso in una sala ad alta tensione e una sala a bassa tensione.

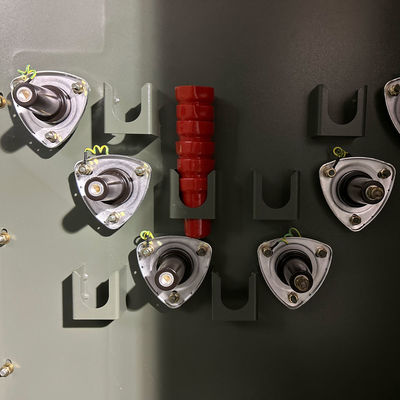

3)La sala ad alta tensione è dotata di: presa del cavo ad alta tensione, arrester del fulmine, maniglia di funzionamento dell'interruttore di carico, maniglia dell'interruttore del rubinetto di non eccitazione, fusibile di accensione, valvola di rilascio della pressione,termometro, manometro di pressione, manometro di posizione dell'olio, tappe di riempimento dell'olio, valvole di scarico dell'olio, ecc., interruttori di carico, cambiatori di rubinetto di spegnimento, fusibili a spina, ecc.sono tutti immersi nell'olio del trasformatore insieme al nucleo del trasformatoreIl cavo ad alta tensione e il trasformatore sono collegati da connettori per cavi a gomito.
4) Il lato a bassa tensione può essere installato con interruttori d'aria, trasformatori di corrente, nonché contatori di energia elettrica, ammetri e voltometri,e circuiti di uscita e dispositivi di compensazione della capacità possono essere configurati in base alle esigenze dell'utente.
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
