| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-2500/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 2500 KVA |
|---|---|---|---|
| Tensione primaria: | 4160V | Voltaggio secondario: | 480Y/277 |
| Gruppo vettoriale: | Dyn1 | Aumento della temperatura: | 65°C |
| Impedenza (tipica): | 50,75% | Frequenza: | 60 hertz |
| Evidenziare: | Trasformatore montato su pad 2500 Kva,Trasformatore montato su pad di 3 fasi 480V,Trasformatore di tipo olio ISO |
||

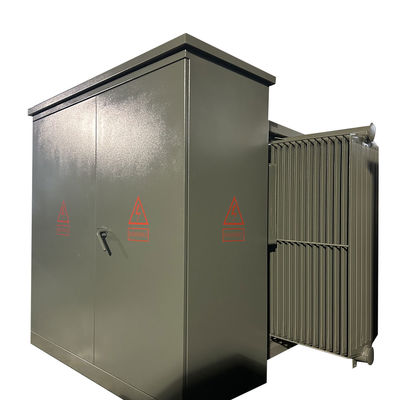

2500Kva Trasformatore a tre fasi montato su pad Step down4160V a 480 V
Descrizione:
Possiamo realizzare questa sottostazione in base alle esigenze degli utenti e dei clienti in base al loro disegno/diagramma di singola linea (SLD) e alle loro esigenze. Progettiamo e produciamo questa sottostazione secondo lo standard internazionale IEC1330,H.V..norma IEC 62271-200.
Il compartimento HV e LV ha completato la funzione.
1) Il compartimento H.V. ha vari metodi di alimentazione quando si prova l'alimentazione in 1 volta, può anche essere installato con apparecchi di prova H.V. per raggiungere la domanda di prova H.V.
2) Il compartimento del trasformatore può essere scelto S11, S13 o altro trasformatore a basso consumo di olio e trasformatore a secco.Il compartimento del trasformatore è dotato di sistemi di raffreddamento e di illuminazione a vento automatici.
3.) Il compartimento a bassa tensione può essere realizzato in base alle esigenze degli utenti, adotta una struttura fissa o assemblata per essere un sistema di alimentazione elettrica, ha molte funzioni come la distribuzione della luce,distribuzione dell'energia, energia reattiva, sperimentazione della potenza elettrica, ecc. per migliorare la qualità della distribuzione dell'energia e soddisfare l'utente.
Questo corpo di sottostazione ha principalmente materiale metallico, materiale in acciaio inossidabile, materiale non metallico... che può essere scelto da utenti e clienti
Questa sottostazione è un'importante unità di distribuzione e alimentazione dell'energia nella rete elettrica dei cavi.distribuzione.. è utilizzato in 3 fasi AC 50Hz e corrente nominale max 1600KVA trasformatore. È ampiamente utilizzato nelle imprese industriali e minerarie, quartieri residenziali, ospedale, centro commerciale,edifici e altri sistemi di distribuzione.
Dati principali
| Dati di specifica 2500KVA | |||
| - No, no, no, no. | Informazioni dettagliate | Unità | Specificità |
| 1 | Tipo | ~ | montato su una pastiglia, alimentato radialmente |
| 2 | Capacità nominale | KVA | 2500 |
| 3 | Numero di fase | ~ | 3 |
| 4 | Voltaggio primario | V. | 4160 |
| 5 | Terminazione primaria | ~ | di legno di legno |
| 6 | Voltaggio secondario | V. | 480Y/277 |
| 7 | Collegamento secondario | ~ | 12 buche |
| 8 | Tipo di scarico | ~ | interconnessione fuori circuito |
| 9 | Distanza di scarico | % | ± 2*2,5% |
| 10 | Metodo di raffreddamento | ~ | ONAN |
| 11 | Frequenza nominale | Hz | 60 |
| 12 | Gruppo vettoriale | ~ | Dyn1 |
| 13 | Classe di isolamento | ~ | A(105°C) |
| 14 | Aumento della temperatura | K. | 65 |
| 15 | Perdite fuori carico | W | 2700 |
| 16 | Perdite durante il carico (85°C) | W | 23200 |
| 17 | Impedenza | % | 5.0~7.5 |
| 18 | Materiale di avvolgimento | ~ | di rame |
Caratteristica
1.Cambiamento primario
Cambiatore di punteggio a 15 posizioni.
2)4 posizionamento dell'interruttore di interruzione del carico, può essere azionato con un bastone caldo e consente flessibilità nella riparazione e nella manutenzione.

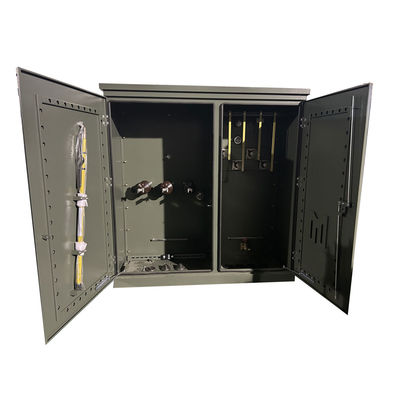

2.connessione di chiusura
1)I cavi di alimentazione primari sono collegati con connettori a gomito.
2)Poichi di scarico a chiusura esterna con inserti di frenatura.
3)Buschette integrali o non a distacco.
4) Terminazione secondaria Disponibili buscate a fissaggio esterno con NEMA 4 buchi, 6 buchi, 8 buchi, 10 buchi o 12 buchi.
3.dispositivo di protezione
1) Fusibili a baionetta, fusibili limitatori di corrente parziale.
2) Dispositivo di riduzione della pressione di azione automatica.
3) Misuratore del livello di olio.
4) Temperatura dell'olio.
5) Misuratore di pressione e vuoto.
6) Valvola di scarico con campionatore.
7) Classe di distribuzione, arrester per ossidi metallici, da 3 a 36 kV.
8)Classe di distribuzione, arresta lampi di tipo valvola, da 3 a 27 kV.
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
