| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-25/13.2 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Tipo di trasformatore: | di larghezza superiore a 20 mm | Capacità: | 25 KVA o su misura |
|---|---|---|---|
| Metodo di raffreddamento: | ONAN/KNAN | Aumento della temperatura: | 65°C |
| Tensione primaria: | 13200GrdY/7620 | Voltaggio secondario: | 120/240V (L-N-L) |
| Fase: | Fase singola | Materiale di avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore di distribuzione montato su palo,Trasformatore di distribuzione montato su palo da 25kva,Trasformatore monofase 13 |
||

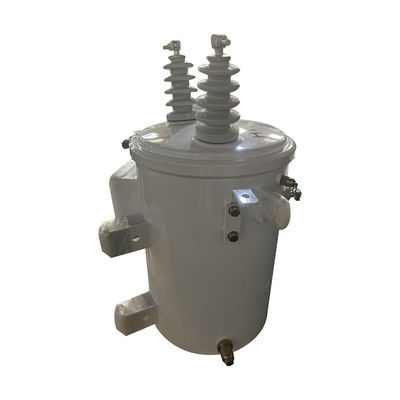

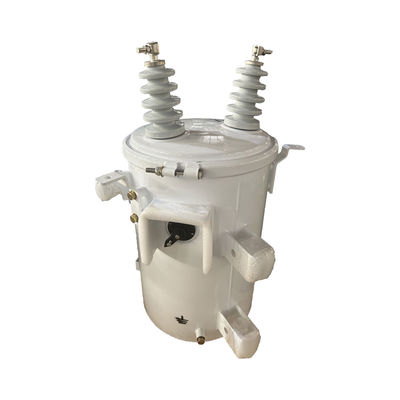

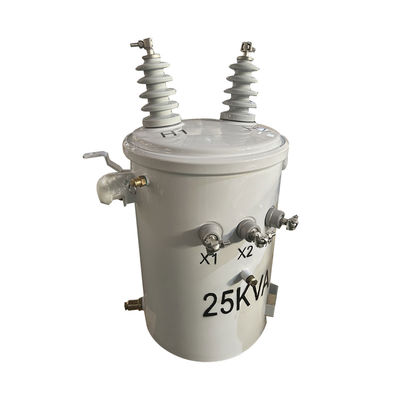

Trasformatore di distribuzione monofase da 25kva da 13.2KV a 240V 37.5KVA 50KVA 250KVA 100KVA 150KVA
Nella rete di distribuzione con alimentazione elettrica decentralizzata, il trasformatore monofase ha vantaggi significativi come trasformatore di distribuzione.Può ridurre la lunghezza delle linee di distribuzione a bassa tensione, ridurre le perdite di linea e migliorare la qualità dell'alimentazione.Il trasformatore è caratterizzato dall'adozione di un metodo di installazione di sospensione tipo a palo, ridotto volume, piccolo investimento nella costruzione di infrastrutture, riduzione del raggio di alimentazione a bassa tensione e può ridurre le perdite delle linee a bassa tensione di oltre il 60%.Il trasformatore adotta una struttura completamente sigillata con una forte capacità di sovraccarico, elevata affidabilità nel funzionamento continuo, semplice manutenzione e lunga durata.
Caratteristica standard
* Progettazione conveniente
*Alta efficienza e bassi livelli di rumore
*Capacità di doppia tensione
*Il rivestimento soddisfa o supera la norma IEEE C57
*Eccellente tenuta per la protezione contro i fattori ambientali
*Busche a bassa tensione di tipo polimerico

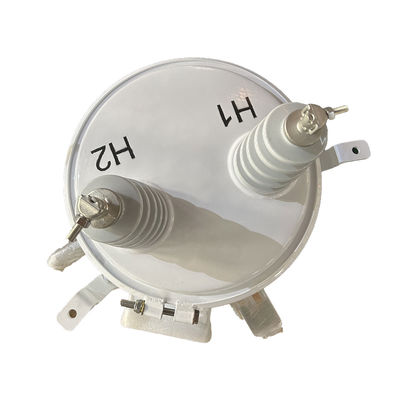

*Busche ad alta tensione di tipo porcellanato
*Conveniente copertura o buche di tensione montate lateralmente

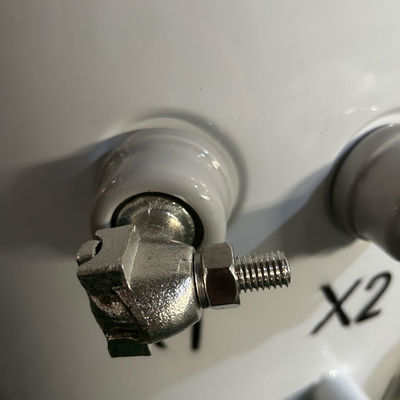

*Termini di tipo spade o pinza
* Compatibile sia con olio minerale che con olio vegetale biodegradabile come olio isolante
* Disponibilità di un supporto di arrestazione delle sovratensioni, con supporti disponibili se necessario
Dati principali
| Tipo di trasformatore | Trasformatore di distribuzione aereo di tipo convenzionale |
| Configurazione del trasformatore | Pallone riempito di liquido montato |
| Tipo di polarità del trasformatore | Sottrazione |
| Fase | Fase singola |
| Capacità | 25 KVA |
| Tensione primaria | 13200GrdY/7620 |
| Classe di tensione primaria | Classe 15 kV |
| BIL primario | 95 kV |
| Voltaggio secondario | 120/240V (L-N-L) |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Tap Changer | Cambiatore di casco a 5 posizioni con maniglia di funzionamento esterna |
| Tocca Qty | (2) FCAN sopra, (2) FCBN sotto |
| Toccare % | 20,5% |
| Posizionamento del cambiatore | Centro del corpo del serbatoio, sinistra delle disposizioni di montaggio |
| Impedenza | 20,5% Tipico |
| Peso del liquido* | 99.21 libbre |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 48 dBA |
| Dimensioni* | 21.65''-W x 24.8''-D x 40.16''-H |
| Peso totale (riempito di liquido) * | 470 libbre |
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
