| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-3000/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | custodia in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 3000KVA o personalizzato |
|---|---|---|---|
| Tensione primaria: | 34500GrdY | Voltaggio secondario: | 208Y/120 |
| Classe di raffreddamento: | KNAN; auto raffreddato | Aumento della temperatura: | 65°C |
| Gruppo vettoriale: | - Sì sì | Materiale di avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore montato su pad standard ANSI,Trasformatore montato su pad elettrico IEEE,Trasformatore immerso nell'olio 34500V |
||

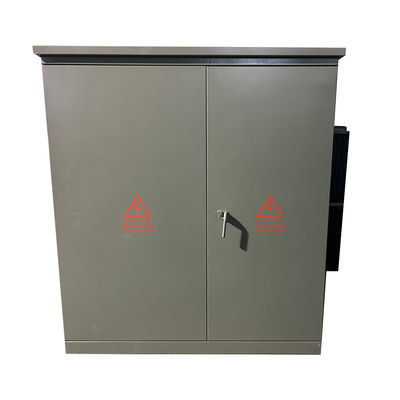

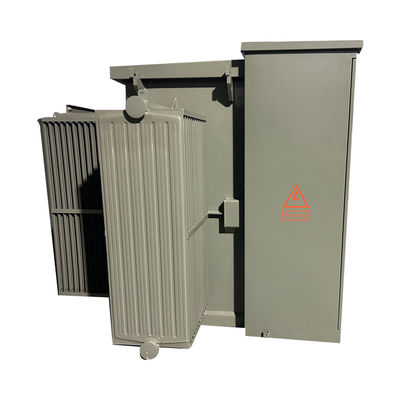

ANSI IEEE Standard da 13200v a 208V Loop Feed Oil Immerso Transformer montato su pad elettrico

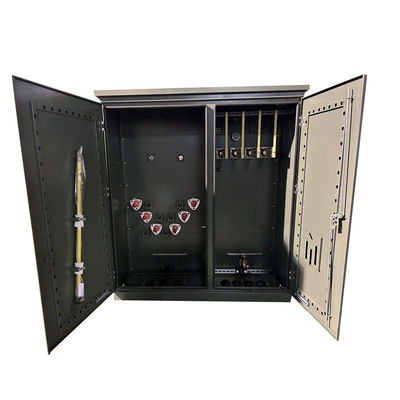

Un trasformatore montato su un cuscinetto è un trasformatore di distribuzione di energia elettrica montato a terra in un armadio in acciaio chiuso e montato su un cuscinetto di cemento.Poiché tutti i punti di connessione alimentati sono saldamente racchiusi in un alloggiamento metallico a terra, un trasformatore padmount può essere installato in luoghi che non hanno spazio per un recinto recintato.
Struttura del prodotto
1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2)Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato un trasformatore di potenza S11 a olio immerso, con basse perdite, basso aumento di temperatura e elevata capacità di sovraccarico;
5)Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
6) Il connettore del cavo 200A può essere collegato e staccato sotto carico e può essere utilizzato come interruttore di carico in caso di emergenza.
7) L'avvolgimento adotta la connessione Dyn11 e il nucleo di ferro adotta una struttura trifase a quattro colonne, in modo che il prodotto possa funzionare sotto qualsiasi carico asimmetrico e il punto neutro non si allontani,la tensione è stabile, la qualità dell'alimentazione è elevata, l'armadio si riscalda, il rumore è basso e le prestazioni di protezione da fulmini sono buone;
8)Il gabinetto adotta un design anti-corrosione e un trattamento speciale di vernice a spruzzo, bello e nuovo, adatto a vari ambienti, e raggiunge l'effetto di abbellire la città.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Operazione | Operazione di scadenza |
| Fase | Tre fasi |
| Capacità | 3MVA (3000 KVA) |
| Gruppo vettoriale | - Sì sì |
| Tensione primaria | 34500v |
| BIL primario | 150 KV |
| Voltaggio secondario | 13200 Grdy |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza | 50,75% |
| Frequenza | 60 Hz |
| Materiale di avvolgimento | Acciaio |
| Percentuale di efficienza | 99.20% |
| Nessuna perdita di carico (in watt) | +/- 2,700 W |
| Perdita di carico totale (in watt) al 100% | +/- 15 500 W |
Condizioni ambientali per l'uso normale
Altitudine: non superiore a 1000 metri;
temperatura ambiente: non superiore a +40°C, non inferiore a -25°C, differenza di temperatura media giornaliera non superiore a 35°C, differenza di temperatura media annua non superiore a 20°C;
la velocità del vento non supera i 35 m/s;
Non vi è pericolo di esplosione nel sito di installazione, nessuna corrosione chimica e forti vibrazioni;
Metodo di raffreddamento: raffreddamento ad aria naturale (AN).
Disegni tecnici
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
