| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-75/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 75KVA o personalizzato |
|---|---|---|---|
| Tensione primaria: | 12470GrdY/7200V | Voltaggio secondario: | 480Y/277 |
| Classe di raffreddamento: | KNAN; auto raffreddato | Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F |
| Materiale di base: | acciaio orientato al grano | Materiale di avvolgimento: | Di rame/di alluminio |
| Evidenziare: | Trasformatore elettrico montato su pad,Transformatore elettrico a tre fasi da 75 KVA,Trasformatore montato su pad 3 fasi |
||

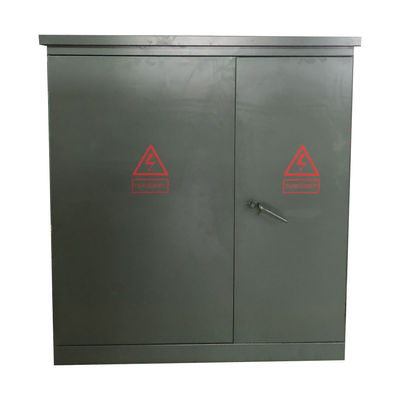

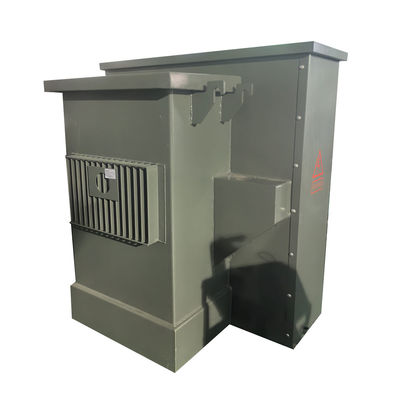

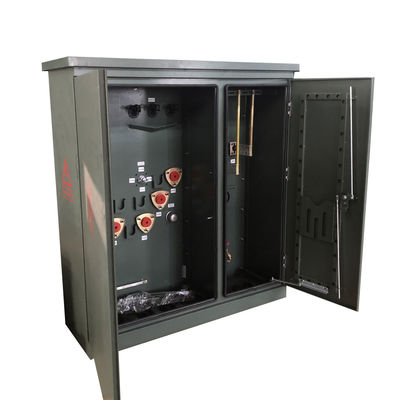

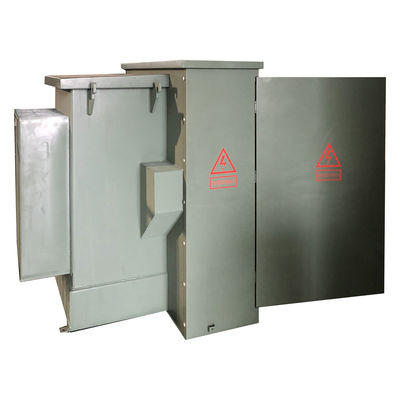

75Kva Trasformatore elettrico a tre fasi da 12470V a 480V
WINLEY offre una linea completa di trasformatori di distribuzione ThreePhase Pad-Mounted con riempimento liquido che soddisfano gli standard ANSI®/IEEE® applicabili.Il trasformatore combinato è particolarmente applicabile alla rete della città centro di caricoInoltre, questa serie di prodotti è stata ampiamente utilizzata nelle comunità di tutto il paese.luoghi pubblici e imprese minerarie industriali e altri siti di distribuzione.
Prestazioni
1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2)Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato un trasformatore di potenza S11 a olio immerso, con basse perdite, basso aumento di temperatura e elevata capacità di sovraccarico;
5)Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Tre fasi |
| Capacità | 75 KVA |
| Gruppo vettoriale | - Sì, sì. |
| Tensione primaria | 12470GrdY/7200 |
| Voltaggio secondario | 480Y/277 |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Tap Changer | Cambiatore a 5 posizioni |
| Tocca Qty | (2) FCAN sopra i rubinetti, (2) FCBN sotto i rubinetti |
| Toccare % | 20,5% |
| Classificazione dell'interruttore | 200 ampere, 15 kV |
| Impedenza (tipica) | 30,0% |
| Materiale di avvolgimento | Aluminici |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 51 dBA |
| Dimensioni* | 61''-W x 43''-D x 69''-H |
| Peso totale (riempito di liquido) * | 2, 160 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Percentuale di efficienza | 990,10% |
| Nessuna perdita di carico (in watt) | +/- 190 W |
| Perdita di carico totale (in watt) al 100% | +/- 950 W |
Disegni tecnici
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
