| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-100/15 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Capacità nominale: | 100kVA | Tensione primaria: | 12000V |
|---|---|---|---|
| Voltaggio secondario: | 120/240V | Valutazione dell'isolamento: | Isolamento di classe E - 120°C, 248°F |
| Metodo di raffreddamento: | SU UN; Auto-raffreddato | BIL primario: | 95 KV |
| Materiale di avvolgimento: | Acciaio | Gruppo vettoriale: | II6 |
| Evidenziare: | Trasformatore montato su pad per immersione in olio,Trasformatore montato su una piattaforma di distribuzione elettrica,Trasformatore montato su pad 100kVA |
||

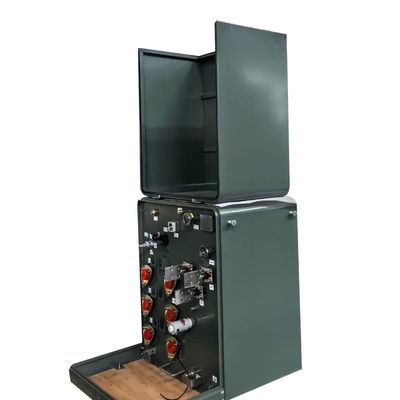

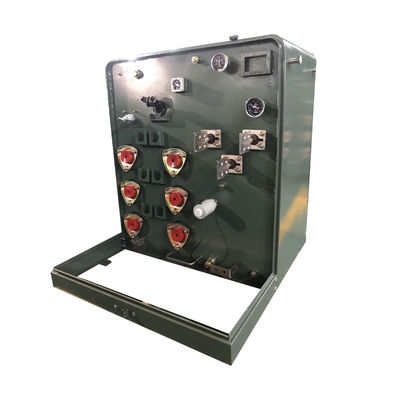

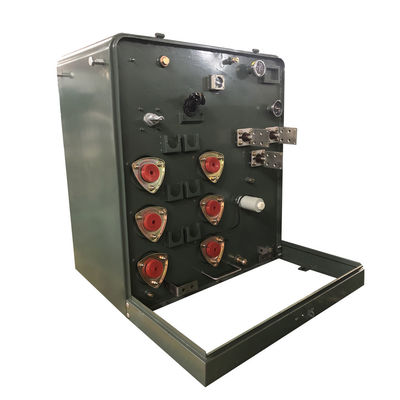

Foto del prodotto di fabbrica
Caratteristica di prestazione
1) Sottostazione di trasformer combinato, la parte superiore del gabinetto è dotata di una struttura in lana di roccia con pinza in piastra di acciaio e condotto di ventilazione,può ridurre efficacemente la radiazione solare e garantire la dissipazione del calore.
2)La superficie dell'intero guscio del gabinetto è spruzzata da una base speciale e da una vernice che ha una forte capacità anticorrosione.
3) L'interno può essere suddiviso rispettivamente in camera ad alta tensione, camera trasformatrice e camera a bassa tensione.
4) Inoltre è dotato di un dispositivo di scarico automatico di controllo della temperatura per garantire l'intervallo di temperatura.
5)Ogni unità dispone di un sistema di controllo, di display e di illuminazione carichi.
6)Le apparecchiature sono conformi ai requisiti di protezione IP33, hanno una progettazione, una struttura e una tecnologia ragionevoli, una buona qualità e una facile manutenzione.
Dettaglio del prodotto
Dati principali
| Tipo di trasformatore | Connessione a una piattaforma |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Fase singola (connessione alla rete elettrica a tre fasi) |
| Capacità | 100 KVA |
| Gruppo vettoriale | II6 |
| Tensione primaria | 12000V |
| Classe di tensione primaria | Classe 15 kV |
| Fasore primario | Delta |
| BIL primario | 95 KV |
| Voltaggio secondario | 120/240 (L-N-L) |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Doppia avvolgimento monofase |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Impedenza | 20,0% Tipico |
| Tipo di connessione primaria | Fronte morta |
| Interruttore di interruzione del carico | 4-Posizione LBOR, a caldo, operabile |
| Classificazione degli interruttori di rottura del carico | 200 ampere, 15 kV |
| Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Fluido isolante | Fluido isolante per olio minerale - Fluido non PCB |
| Peso del liquido (olio) * | 573.20 kg. |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Livello sonoro | 51 dBA |
| Altezza (altitudine) | 3300 ft (1000 metri) sopra o sotto il livello del mare |
| Materiale di base | Acciaio orientato al grano |
| Montaggio | Montaggio pad |
| Apertura del condotto | Entrata/uscita sotterranea di alimentazione inferiore |
| Dimensioni* | 55.34''-W x 45.28''-D x 41.53''-H |
| Peso a secco (in olio) * | 881.83 libbre |
| Peso totale (riempito di liquido) * | 1940.04 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Caratteristiche | Assemblaggio di ingresso di bullone pentagomato |
| Fluido isolante ad alto punto di combustione | |
| Liquidi contenenti meno di 1 ppm di PCB | |
| Alloggi a prova di manomissione | |
| Compartimento per cablaggi NEMA 3R | |
| Capo chiudibile da pad-up | |
| Efficienza | 99.00% |
Prodotto tecnico
| Trasformatore monopaso montato su pad Specificità | ||||||||
| Classificazione | Alta tensione ((kV) | Nessuna perdita di carico | Perdita di carico | Altezza | Profondezza | Larghezza | Peso dell'olio ((kg) | Peso totale ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Progettazione del prodotto
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
