| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-112/13.8 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Tipo di trasformatore: | di larghezza superiore a 20 mm | Fase: | tre Fase |
|---|---|---|---|
| Metodo di raffreddamento: | SU UN; Auto-raffreddato | Aumento della temperatura: | 65°C |
| Tensione primaria: | 13800GrdY/7968 | Voltaggio secondario: | 480Y/277 (L-N-L) |
| Frequenza: | 50/60 Hz | Materiale di avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore di distribuzione aerea a tre fasi,13Trasformatore di distribuzione aereo da.8KV,Trasformatore di distribuzione aereo immerso in olio |
||

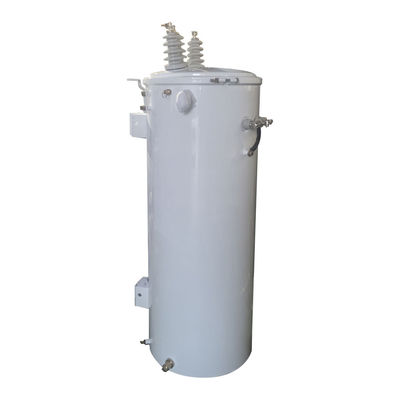

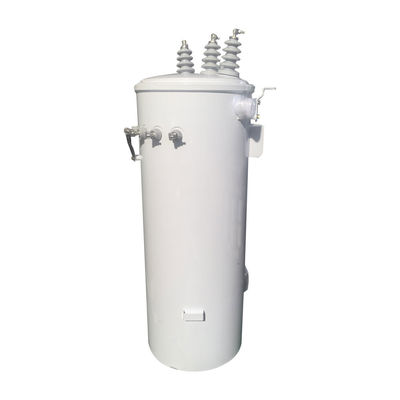

112.5Kva Trasformatore a tre fasi montato su palo di distribuzione aereo olio immerso 13,8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V a 240V
Il serbatoio rotondo montato su polo a tre fasi WINLEY è progettato per il servizio in aree in cui è necessaria potenza a tre fasi, ma lo spazio è limitato.Fornisce un servizio più pulito con costi di installazione inferiori rispetto a un gruppo di tre trasformatori monofase. Il nucleo/coil triplex è la scelta per servire carichi del motore elettrico, specialmente con frequenti avvii del motore.
Caratteristiche standard
Risponde o supera gli attuali standard IEEE e NEMA.
Progettazione triplice core/coil.
Processo bagnato di buste ad alta tensione.
Busti a bassa tensione in polimero stampato.
Termini in bronzo placcati in stagno adatti per il collegamento in rame o alluminio.
Due provviste di messa a terra del serbatoio.
Disposizioni per il montaggio dell'arrestatore di fulmini.
1/2 ̊ tappo di scarico.
Dispositivo automatico di sollievo della pressione.
Olio minerale.
Serbatoio di acciaio leggero e copertura a bullone.
Targa con il nome inciso al laser.
Dati principali
| Tipo di trasformatore | Trasformatore di distribuzione aereo di tipo convenzionale |
| Configurazione del trasformatore | Pallone riempito di liquido montato |
| Tipo di polarità del trasformatore | Sottrazione |
| Fase | Tre fasi |
| Capacità | 112.5 KVA |
| Tensione primaria | 13800GrdY/7968 |
| Voltaggio secondario | 480Y/277 (L-N-L) |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Tap Changer | Cambiatore di casco a 5 posizioni con maniglia di funzionamento esterna |
| Posizionamento del cambiatore | Centro del corpo del serbatoio, sinistra delle disposizioni di montaggio |
| Impedenza | 20,70-5% |
| Tipo di connessione primaria | Busta di buccia in vita |
| Terminazione primaria | Infissi di porcellana ad alta tensione |
| Norme di efficienza | Risponde agli standard DOE 2016 e ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 55 dBA |
| Materiale di base | Acciaio orientato al grano |
| Materiale del serbatoio | Acciaio rivestito |
| Dimensioni* | 30.71''-W x 31.89''-D x 47.24''-H |
| Peso totale (riempito di liquido) * | 968 libbre |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Efficienza | 990,10% |
| Nessuna perdita di carico (in watt) | +/- 227W |
| Perdita di carico totale (in watt) | +/- 815 W |
Specificità
| KVA | tensioni di gamma primaria | tensioni secondarie |
| 30 | 4160 Grdy/2400 a 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 a mezz'aria |
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
