| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | SG-500/5 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 500set/month |
| Modello: | SG-500KVA | Voltaggio di ingresso: | 208Y |
|---|---|---|---|
| Voltaggio di uscita: | 600Y/347V | Secondario: | 208V 220V |
| Fase: | 3 | Frequenza: | 60 Hz |
| Frequenza nominale: | 50/60 Hz | Metodo di raffreddamento: | Aria di raffreddamento |
| Aumento della temperatura: | < 150°C | Norme: | DOE2016/IEC60076 |
| Evidenziare: | 3R Trasformatore a secco,Trasformatore a secco da 208 V a 600 V,DOE 500k Trasformatore di tipo secco |
||

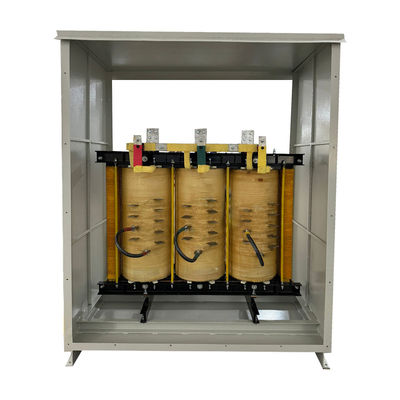

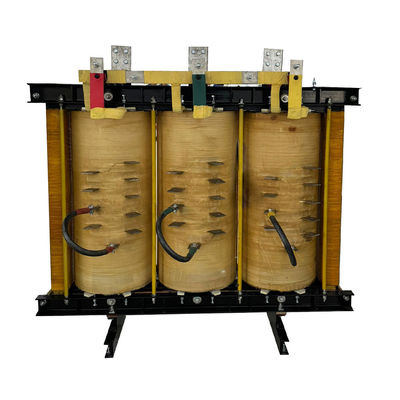

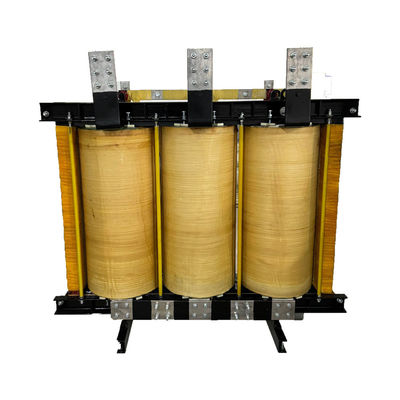

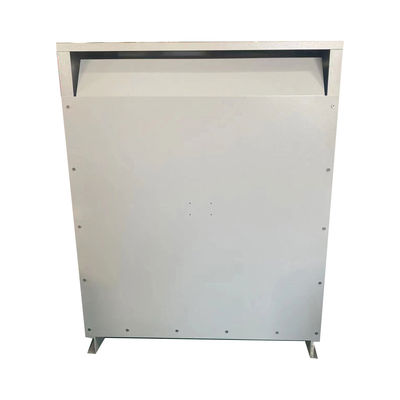

DOE 500k Trasformatore a tre fasi di tipo secco Step up 208V a 600V NEMA 3R
Riassunto
I trasformatori di tipo tricoerente della serie SG sono ampiamente utilizzati in corrente alternata 50~60Hz, tensione di ingresso, tensione di uscita non superiore a 500V in una varietà di occasioni.
Per una varietà di leva di tensione di ingresso e di uscita, i gruppi di unione, che regolano il numero e la posizione dei giri (tipicamente ± 5%), l'assegnazione della capacità di avvolgimento, l'avvolgimento secondario monofase è dotato di:l'uso di circuiti raddrizzatori, prendere la conchiglia o no, ecc.
In base alle richieste dell'utente, il prodotto può essere progettato e prodotto meticolosamente.
Dati principali
| Descrizione | |
| Modello | SG-500KVA |
| Nome | Trasformatori trifasici di tipo secco |
| Potenza nominale | 500 KVA |
| Voltaggio di ingresso | 208Y con 2x2,5% FCAN e 4x2,5% FCBN |
| Corrente di ingresso | 1387.9A |
| Voltaggio di uscita | 600Y/347V |
| corrente di uscita | 481.1A |
| Fase | Tre. |
| Frequenza | 60 Hz |
| Classe di isolamento | C |
| Resistere alla prova di tensione |
Da primario a secondario 2500V/60S 2500V/60S prima alla messa a terra Secondiario alla messa a terra 2500V/60S |
| Resistenza dell'isolamento |
Da primario a secondario> 100 MΩ Distanze da un punto a un altro Seconda a terra > 100 MΩ |
| tensione di resistenza indotta | 125 Hz/doppia tensione/min |
| Resistenza alla messa a terra | 25A<100mΩ |
| Metodo di raffreddamento | raffreddamento dell'aria |
| Rapporto | < 3% |
| Aumento della temperatura | < 150°C |
| Dimensioni totali ((AxBxC) | 63×33.46×78.74 |
| Peso | 3747.8 libbre |
Disegno
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di campionamento 3-7 giorni, di solito spediamo via DHL, UPS, FedEx, ecc. Tempo di produzione di massa 7-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. Stampa il logo del cliente ((MOQ:≥10pcs).
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
