| Luogo di origine: | CINESE |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-2000/25 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 2000KVA |
|---|---|---|---|
| Tensione primaria: | 24940V | Voltaggio secondario: | 480Y/277 |
| Classe di raffreddamento: | KNAN; auto raffreddato | Aumento della temperatura: | 65°C |
| Impedenza (tipica): | 5.75% tipico | Materiale di avvolgimento: | Copper/Aluminio |
| Evidenziare: | Trasformatore montato su pad elettrico 3R,Trasformatore montato su una pastiglia elettrica da 480 V,2000kva trasformatore immerso in olio |
||

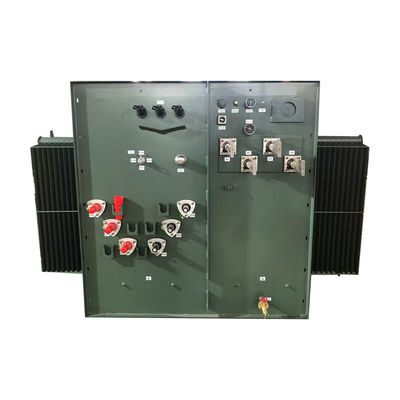

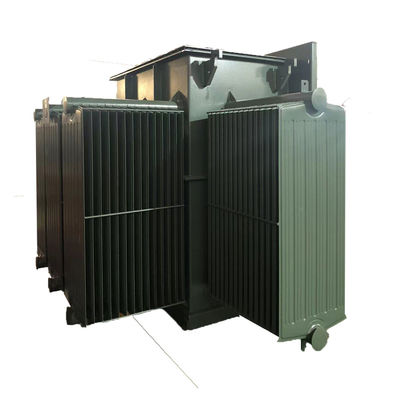

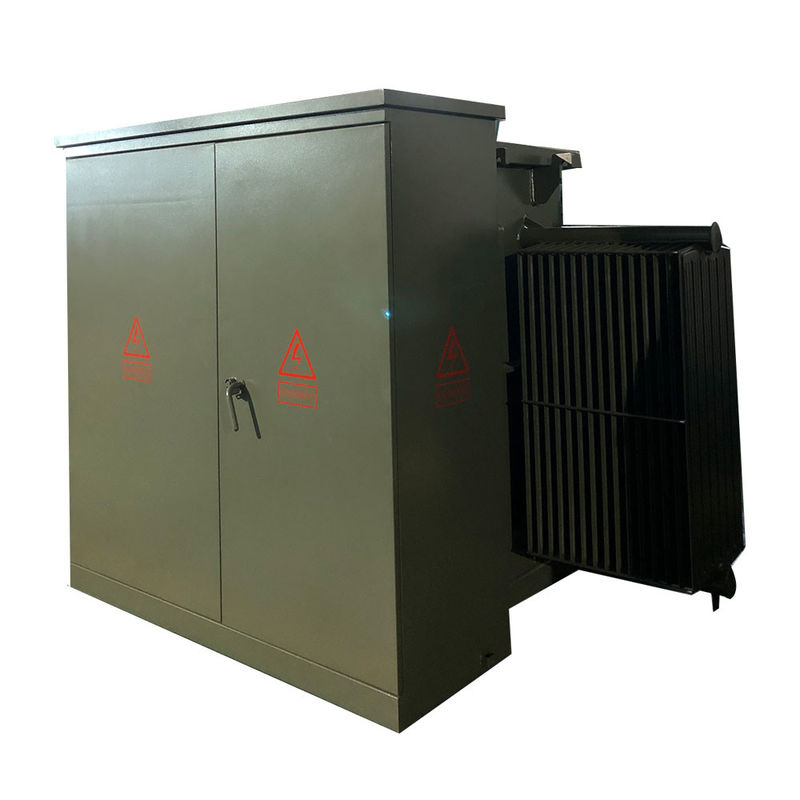

Pad elettrico a tre fasi 2000kva immerso in olio montato da 24940V a 480V
Struttura
Caratteristiche del prodotto
1.Assemblaggio di ingresso di bullone pentagomato
2.Fluido isolante ad alto punto di fuoco
3.Fluido isolante non PCB
4.Albergo a prova di manomissione
5.Porte del compartimento anteriore a cerniera, bloccabili
6.NEMA 3R Comparto cablaggio
7.Hot Stick incluso, porta HV montata
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Tre fasi |
| Capacità | 2 MVA (2000 KVA) |
| Tensione primaria | 24940V |
| Classe di tensione primaria | Classe 25 kV |
| Fasore primario | Delta |
| Voltaggio secondario | 480Y/277 |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Materiale di avvolgimento | Aluminici |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Altezza (altitudine) | 3300 ft (1000 metri) sopra il livello del mare |
| Materiale di base | Acciaio orientato al grano |
| Materiale del serbatoio | Acciaio rivestito |
| Classificazione degli involucri | NEMA 3R Cabinet di cablaggio a prova di tempo, serbatoio sigillato |
| Dimensioni* | 75''W x 74'D x 73'H |
| Peso a secco (in olio) * | 4566 libbre. |
| Peso totale (riempito di liquido) * | 10567 libbre. |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Caratteristiche | Assemblaggio di ingresso di bullone pentagomato |
| Percentuale di efficienza | 99.40% |
| Nessuna perdita di carico (in watt) | +/- 2,100 W |
| Perdita di carico totale (in watt) al 100% | +/- 14,500 W |
| Perdita di carico totale (in watt) al 100% | +/- 16,600 W |
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Disegni tecnici
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
